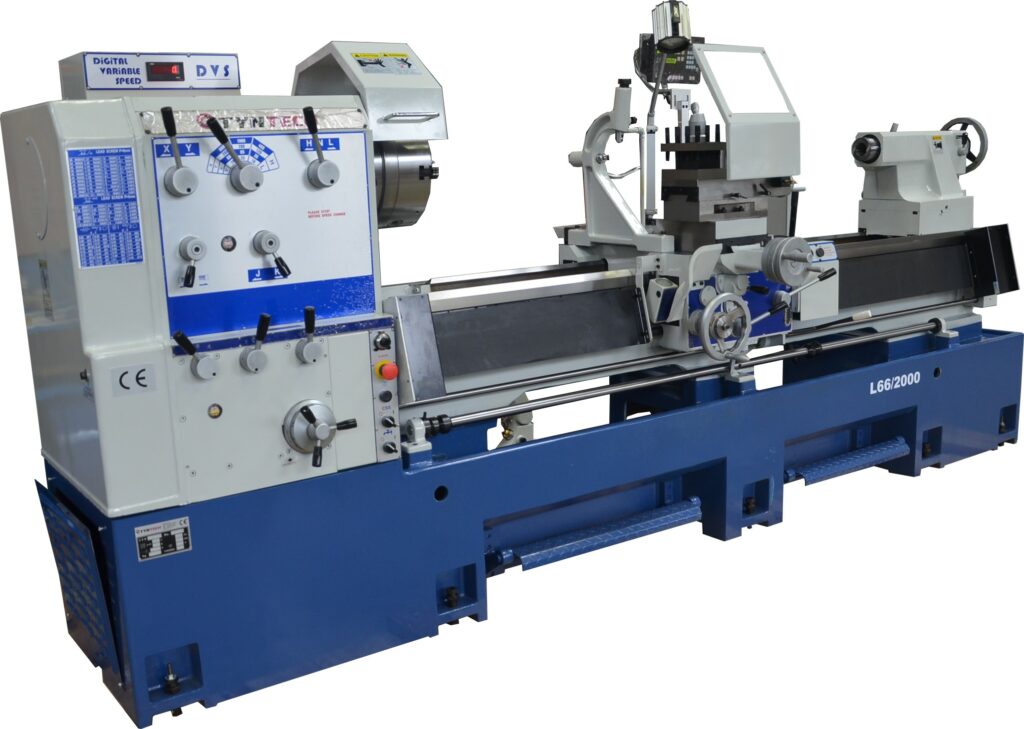

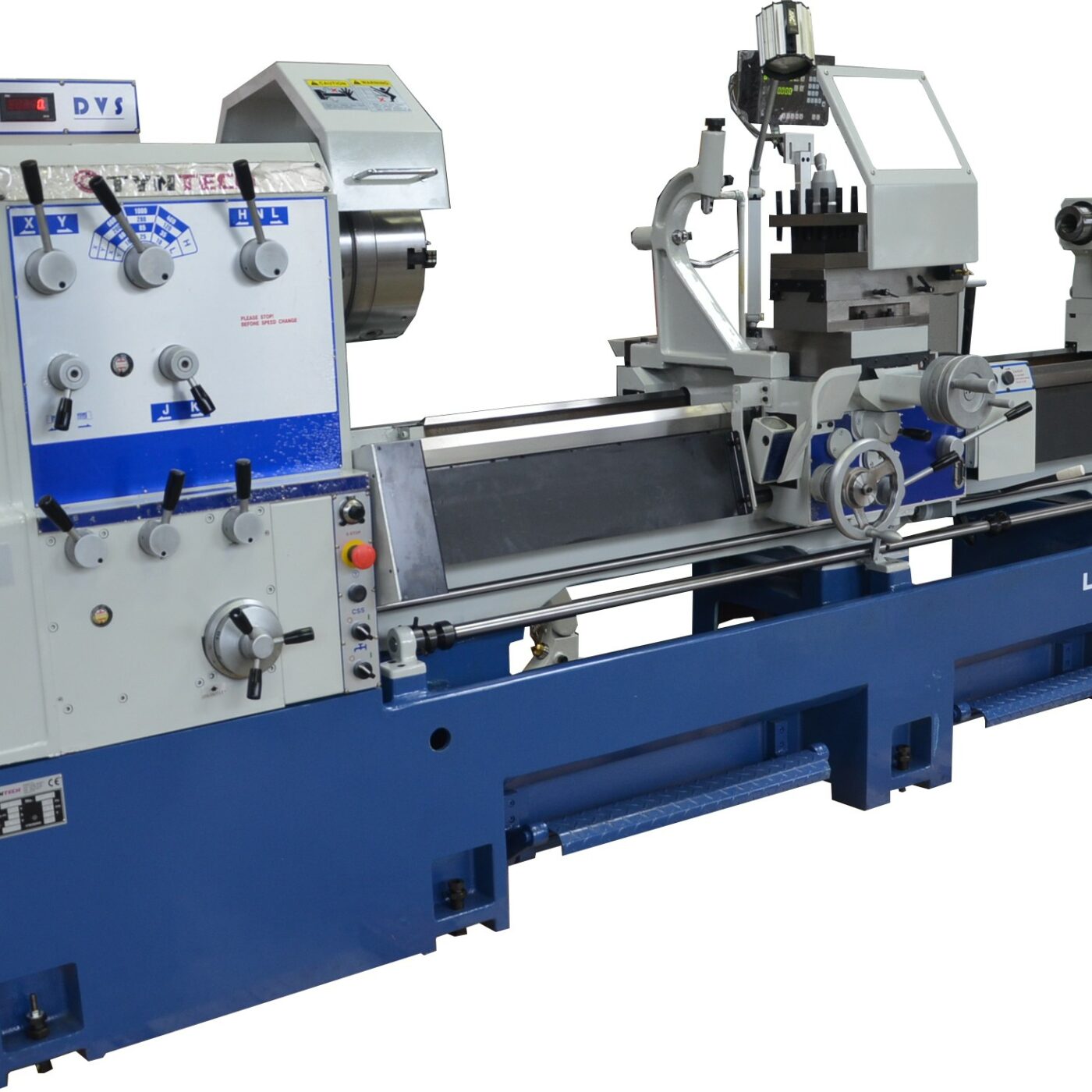

  • DSC_0564 ořez34

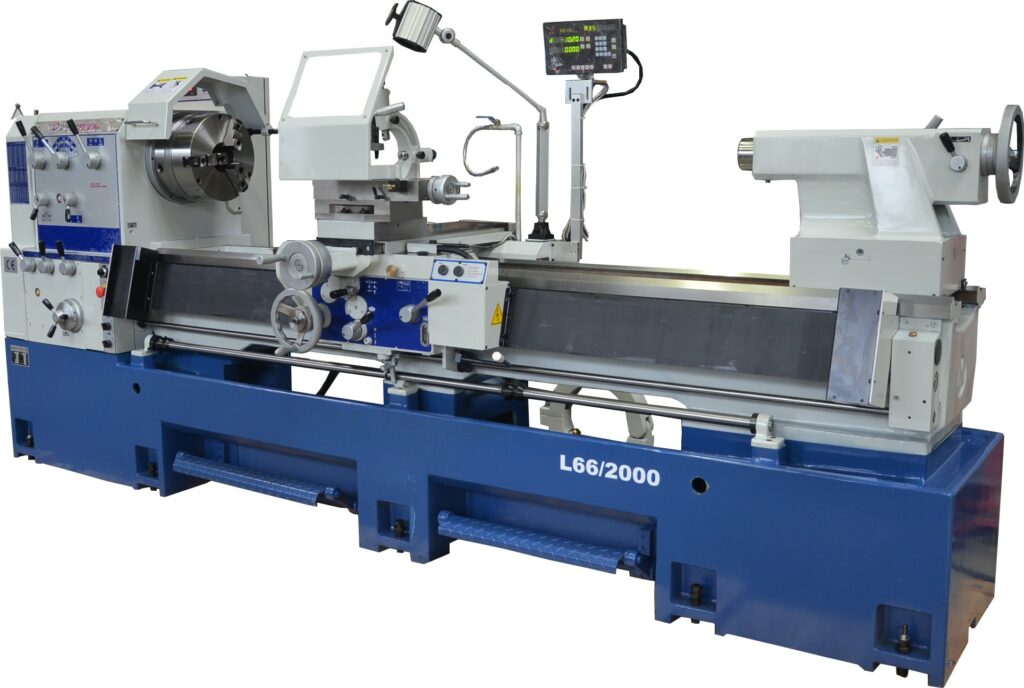

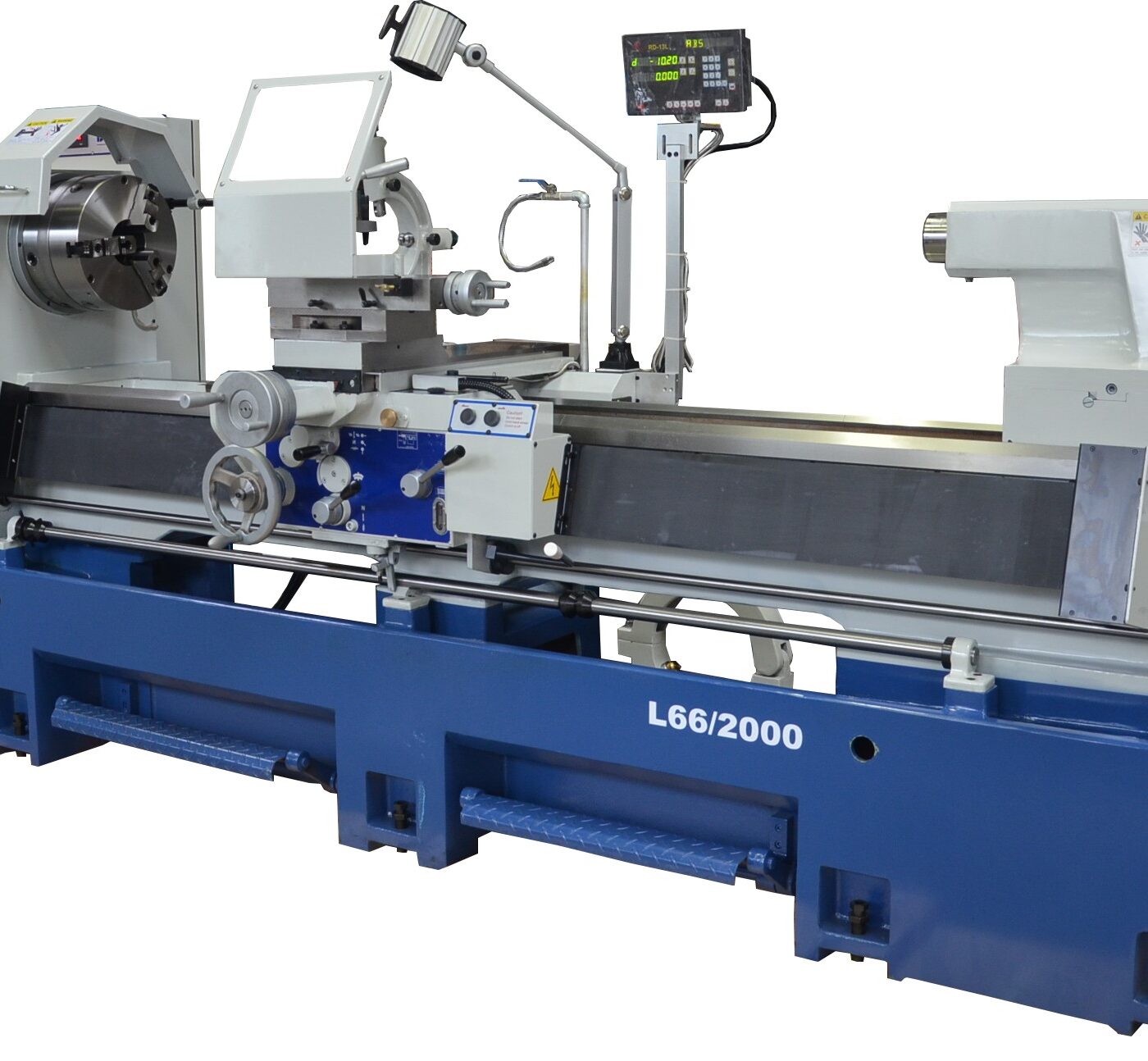

  • DSC_0562

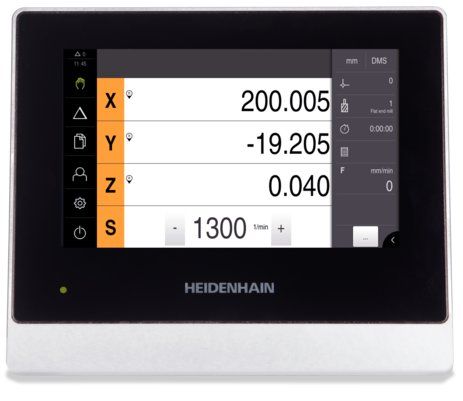

  • ND_7013

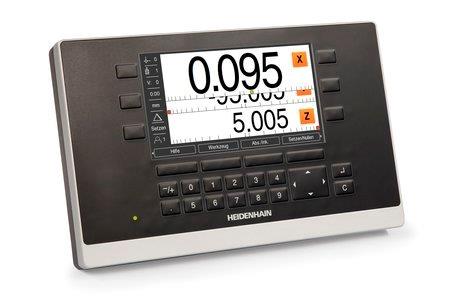

  • ND_5023

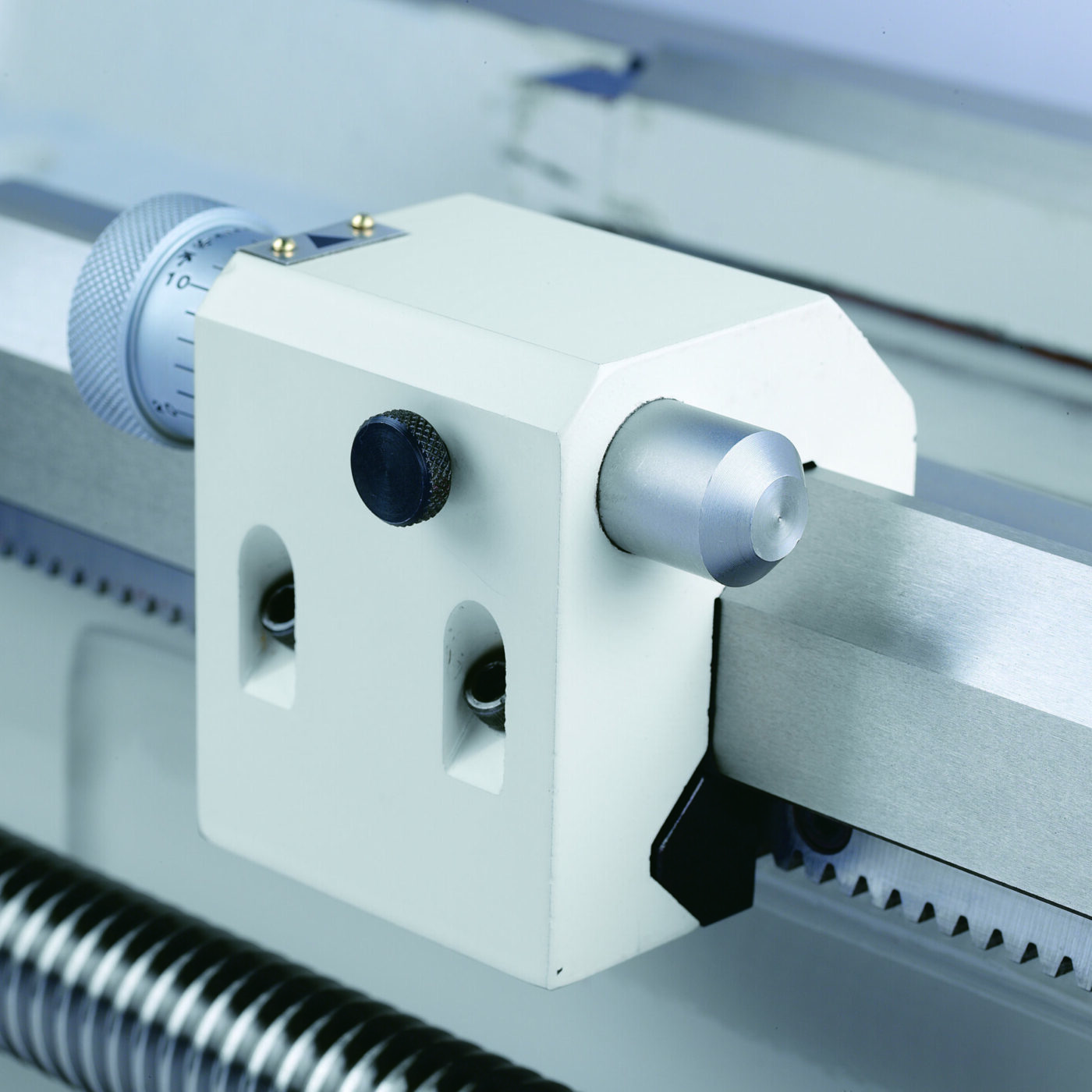

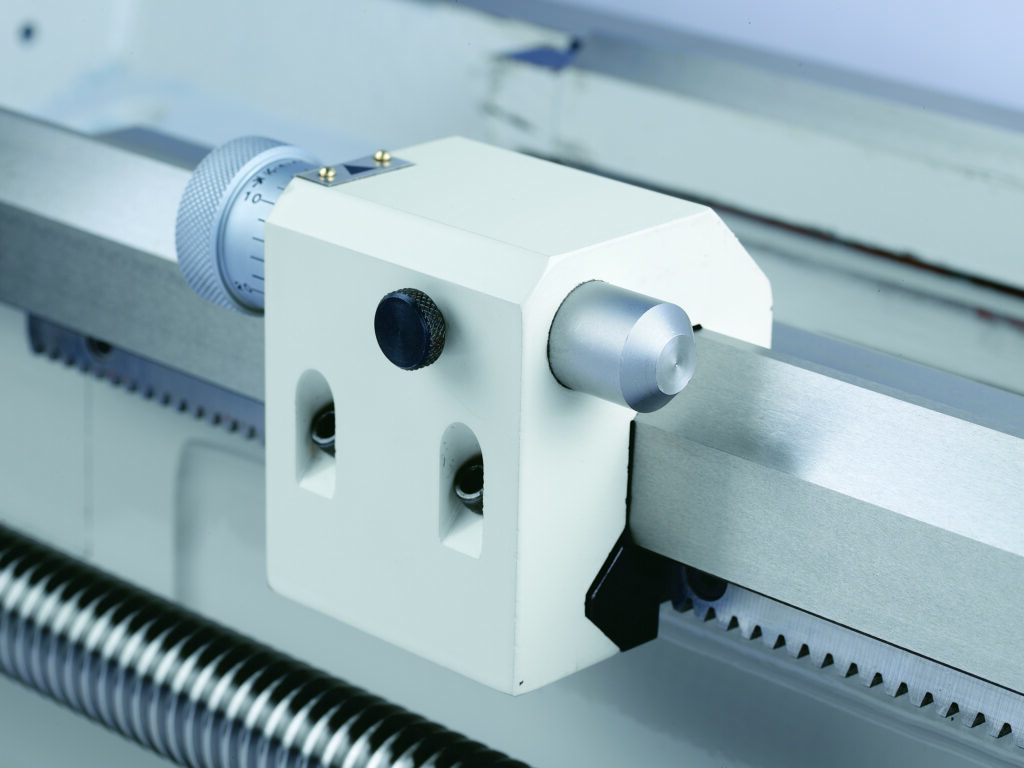

  • Micro carriage stop

Soustruhy

Soustruhy řady µ, S, M, L:

Konvenční univerzální hrotové soustruhy TYNTECH řady „ µ, S, M, L“ jsou určeny pro všestranné použití při rotačním třískovém obrábění ve strojírenství v kusové a maloseriové produkci.

Samostatná litinová jednodílná základna soustruhů S, M, L spolu s přišroubovaným litinovým ložem tvoří velmi stabilní, uzavřený, tuhý celek, odolný proti zátěži a vibracím a přispívá k dosažení vysoké přesnosti a dlouhé životnosti. Celek je vyroben z vysoce jakostní a tepelně stabilizované litiny MEEHANITE.

Užitnou hodnotu konvenčních soustruhů TYNTECH zvyšuje kompletní rozsah volitelné výbavy a široký výběr příslušenství. Jejich typickou vlastností jsou velmi nízké servisní nároky.

Standardní výbava stroje řady µ, S, M, L

  • Hloubkově kalené vodící plochy
  • Protiplochy opatřeny kluznou hmotou pro eliminaci slip efektu
  • Odnímatelný můstek lože – zvětšení točného průměru
  • Vřeteno uloženo v prémiových ložiscích FAG resp. SKF
  • Mechanická převodovka s ručním řazením 12 stupňů – řada S, M, L
  • Mechanická převodovka s ručním řazením 8 stupňů – řada µ
  • Nožní mechanická brzda vřetene
  • Výměnná kola z odolného plastu pro ochranu náhonové kinematiky vřetene při přetížení
  • Precizní ozubená kola náhonové kinematiky tepelně zušlechtěná, broušená
  • Závitová skříň pro metrické, palcové, modulové, vícechodé závity
  • Matice pohybových šroubů z fosforbronzi s dlouhou životností
  • Chladicí systém s velkokapacitní nádobou na chladicí kapalinu pro zajištění dokonalého chlazení
  • Jednoduchý CE kryt proti třískám
  • Zadní kryt proti třískám
  • Bezpečnostní kryt sklíčidla
  • Prachotěsná elektrická skříň
  • LED osvětlení pracovního prostoru
  • Bezpečnostní funkce zastavení vřetene
  • Instalační šrouby a podložky
  • Návod k obsluze a údržbě
  • CE osvědčení

Vybrané vlastnosti

  • Hloubkově kalené, precizně broušené vodící plochy
  • Vřeteno uloženo v prémiových ložiscích FAG resp. SKF
  • Nožní mechanická brzda vřetene s bezpečnostním elektrickým blokováním
  • Odnímatelný můstek lože – zvětšení točného průměru

Technické parametry standardního provedení

Specifikace Jednotka µ
Točný průměr nad ložem – standard / volitelně mm 330 / 360
Točný průměr při vyjmutém můstku – standard / volitelně mm 480 / 500
Točný průměr nad suportem – standard / volitelně mm 200 / 224
Osa vřetena nad ložem – standard / volitelně mm 166 / 179
Točná délka – standard / volitelně mm 500 / 1000
Šířka lože mm 190
Vřeteno
Vřeteno zakončení DIN 55029/ISO 702/II CAMLOCK D1-4
Kužel ve vřeteni MK 5
Vrtání vřetena mm 38
Otáčky vřetena – standard / volitelně Ot/min 45-1800 / 30-3000
Výkon motoru vřetene – standard kW 2,2
Posuvy
Příčný posuv – standard mm 180
Rozsah posuvů podélný mm/ot 0,043-0,0653
Rozsah posuvů příčný mm/ot 0,027-0,413
Rozsah závitů – metrický 0,4-7
Rozsah závitů – palcový 4-56
Koník
Kužel pinoly koníka MK 3
Výsuv pinoly mm 120
Průměr pinoly – standard / volitelně mm 45
Další údaje
Rozměry stroje – délka / šířka / výška mm 1930 / 750 / 1250
Hmotnost stroje kg 730
Specifikace Jednotka S 43 S 48 S 53
Rozměry, parametry Točný průměr nad ložem 430 mm 480 mm 530 mm
Točný průměr při vyjmutém můstku 650 mm 690 mm 740 mm
Točný průměr nad suportem 240 mm 280 mm 330 mm
Osa vřetena nad ložem 215 mm 235 mm 260 mm
Točná délka 560, 760, 1000, 1500, 2000 mm Stejné pro všechny modely
Šířka lože 300 mm
Vřeteno Vřeteno zakončení DIN 55029/ISO 702/II CAMLOCK – standard – volitelně D1-6 D1-8 D1-8
Kužel ve vřeteni – standard – volitelně MK 6 MK 7 MK 7
Vrtání vřetena – standard – volitelně 58 mm 80 mm Stejné pro S 48 a S 53
Otáčky vřetena – standard – volitelně 20-2000 Ot/min 10-2200 Ot/min Stejné pro S 48 a S 53
Výkon motoru vřetena – standard – volitelně 4 kW 5,5 kW 7,5 kW
Posuvy Příčný posuv – standard 245 mm 275 mm 300 mm
Rozsah posuvů podélný 0,05-0,82 mm/ot
Rozsah posuvů příčný 0,02-0,4 mm/ot
Rozsah závitů – metrický 0,5-7
Rozsah závitů – palcový 4-56
Koník Kužel pinoly koníka MK 4 Stejné pro všechny modely
Výsuv pinoly 150 mm Stejné pro všechny modely
Průměr pinoly – standard 58 mm 68 mm Stejné pro S 48 a S 53
Další údaje Rozměry stroje – délka [mm] 1885, 2145, 2650, 3170 mm
– šířka 1060 mm
– výška 1170 mm 1220 mm 1250 mm
Hmotnost stroje [kg] 1680, 1760-2320 kg 1720-2380 kg 1760-2440 kg
Poznámka: Hodnoty se mohou lišit podle výbavy stroje, změny vyhrazeny
Specifikace Jednotka M 56 M 66
Rozměry, parametry Točný průměr nad ložem 560 mm 660 mm
Točný průměr při vyjmutém můstku 790 mm 890 mm
Točný průměr nad suportem 340 mm 440 mm
Osa vřetena nad ložem 280 mm 330 mm
Točná délka 1000, 1500 mm Stejné pro oba modely
Šířka lože 350 mm
Vřeteno Vřeteno zakončení DIN 55029/ISO 702/II CAMLOCK – standard D1-8
Kužel ve vřeteni – standard MK 7
Vrtání vřetena – standard 85 mm
Otáčky vřetena – standard 15-1500 Ot/min
Výkon motoru vřetena – standard 5,5 kW 7,5 kW
Posuvy Příčný posuv 300 mm
Rozsah posuvů podélný 0,05-0,82 mm/ot
Rozsah posuvů příčný 0,02-0,4 mm/ot
Rozsah závitů – metrický 0,5-14
Rozsah závitů – palcový 2-56
Koník Kužel pinoly koníka MK 5
Výsuv pinoly 165 mm
Průměr pinoly – standard 75 mm
Další údaje Rozměry stroje – délka [mm] 2300 mm
– šířka 990 mm
– výška 1300 mm
Hmotnost stroje [kg] 2350-2550 kg 2400-2600 kg
Poznámka: Hodnoty se mohou lišit podle výbavy stroje, změny vyhrazeny
Specifikace Jednotka L 56 L 66 L 76
Rozměry, parametry Točný průměr nad ložem 560 mm 660 mm 760 mm
Točný průměr při vyjmutém můstku 788 mm 890 mm 990 mm
Točný průměr nad suportem 340 mm 440 mm 380 mm
Osa vřetena nad ložem 280 mm 330 mm 380 mm
Točná délka 1000, 1500, 2000, 2500, 3300, 4300 mm
Šířka lože 400 mm
Vřeteno Vřeteno zakončení DIN 55029/ISO 702/II CAMLOCK – standard D1-8 D1-11 D1-11
Kužel ve vřeteni MK 7 Stejné pro L 66 a L 76
Vrtání vřetena – standard 85 mm 120 mm 120 mm
Otáčky vřetena 15-1500, 10-1000 Ot/min Stejné pro L 66 a L 76
Výkon motoru vřetena – standard 7,5 kW 11 kW 7,5 kW
11 kW
Posuvy Příčný posuv 375 mm
Rozsah posuvů podélný 0,05-0,82 mm/ot
Rozsah posuvů příčný 0,02-0,4 mm/ot
Rozsah závitů – metrický 0,5-14
Rozsah závitů – palcový 2-56
Koník Kužel pinoly koníka MK 5
Výsuv pinoly 165 mm
Průměr pinoly – standard 85 mm
Další údaje Rozměry stroje – délka [mm] 2380, 2900, 3470, 3980, 4730, 5550 mm
– šířka 1030 mm
– výška 1260 mm 1310 mm 1390 mm
Hmotnost stroje [kg] 2300-5030 kg 2380-5110 kg 2460-5190 kg
Poznámka: Hodnoty se mohou lišit podle výbavy stroje, změny vyhrazeny
