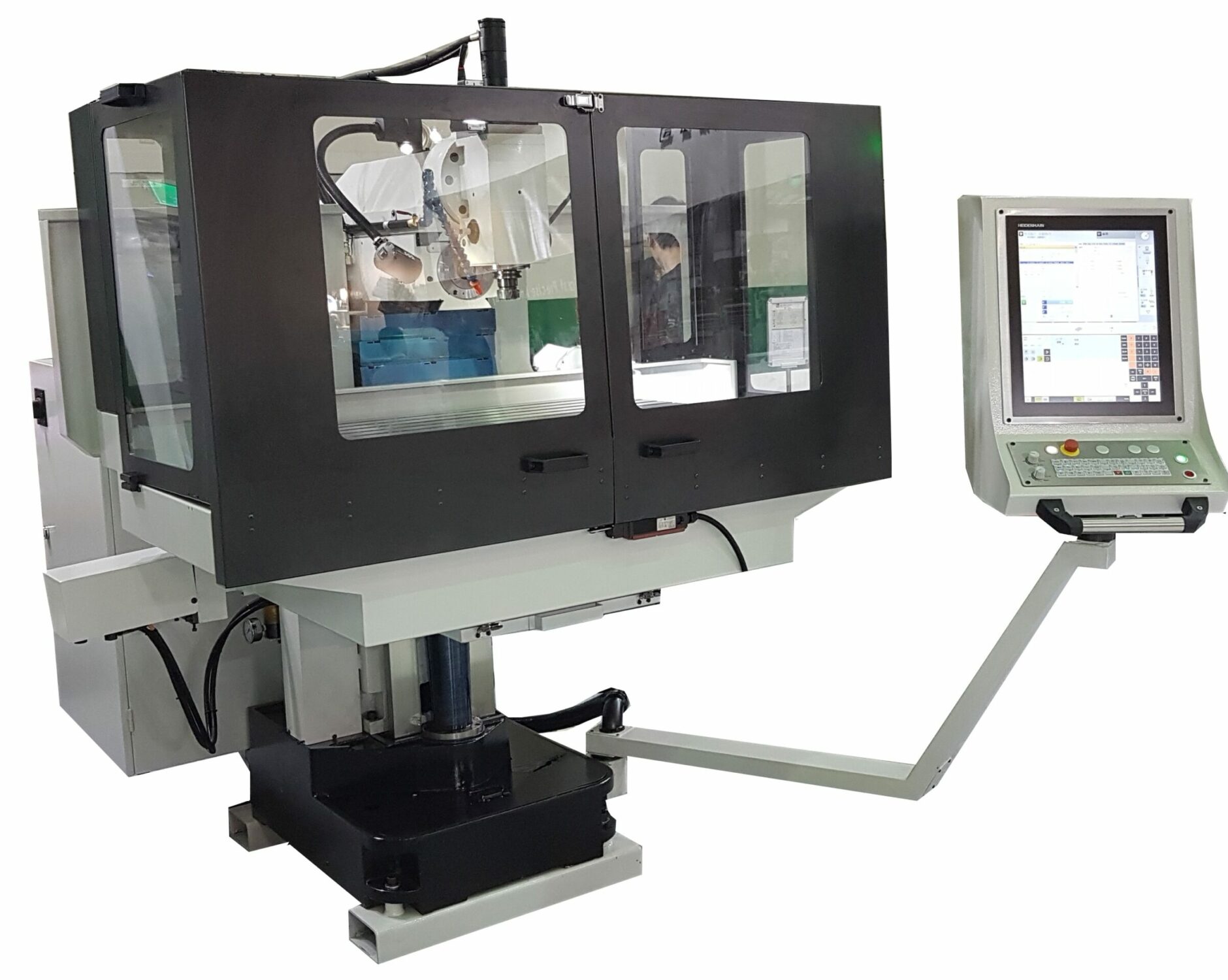

  • FNT 50 CNC (02)
  • cof

CNC Frézky nástrojařské univerzální

Univerzální nástrojářské frézky FNT 32, 50 CNC jsou určeny pro všestranné použití při frézovacích a vrtacích operacích pro přesnou prototypovou, kusovou a malosériovou výrobu složitých dílů. Konstrukce a funkční celky frézky vychází z osvědčené koncepce prověřené mnoha léty provozu u uživatelů, příčně výsuvný vřeteník s frézovací hlavou doplněný vertikálně pojízdnou konzolou nesoucí podélně pojízdný pracovní stůl.

Stroj je vybaven přesnými kuličkovými šrouby v osách X, Y, Z, broušené, tepelně zušlechtěné vodící plochy v osách X, Y prismatické, v ose Z ploché (FNT 32 prismatické), ochranné krytování vodících ploch, flexibilní kryt stolu proti třískám, centrální mazání vodicích ploch a pohybových šroubů.

Pro rychlé a intuitivní ovládání frézky jako konvenčního stroje slouží směrové joysticky X, Y, Z + (A).

Stroj je standardně vybaven horizontálním vřetenem a vertikální frézovací hlavou natočitelnou +-100° s ručně výsuvnou pinolou. Ve spolupráci s odpovídajícím SW CNC systému (transformace obráběcích rovin) umožňuje řešit složité tvarové obrábění (volné kontury, šikmé plochy, díry atp.)

Užitnou hodnotu frézek dále zvyšuje široký program volitelné výbavy: odnímatelný úhlový stůl, pneumatické upínání nástroje resp. hydraulické upínání nástroje, dvě provedení krytování – kryt stolu proti třískám a uzavřený kabinový kryt, dvě verze zavěšení ovládacího panelu – horní, několik možností osazení řídícími systémy atp.

Standardní výbava stroje FNT 32, 40, 50 CNC

  • Tuhá, stabilní, vyvážená, prověřená celolitinová konstrukce,
  • Řídící systém CNC – volitelně – Heidenhain TNC 320, TNC 620, Siemens S808, S828, FANUC 0iMF
  • Konzolové provedení s podélně posuvným vertikálním stolem
  • Odnímatelný úhlový stůl
  • Příčně výsuvný vřeteník
  • Vertikální otočná hlava +/- 100° s mechanicky výsuvnou pinolou Ø100 mm, výsuv 125 mm
  • Mechanický posuvně-otočný odklápěč frézovací hlavy při užití horizontálního vřetene
  • Vřeteno ISO 40, DIN 2080
  • Podpěrné rameno s ložiskem a dlouhým frézovacím trnem pro horizontální frézování
  • Pohon vřetene invertorem, plynulý náhon, mechanická 2° převodovka
  • Kinematika X, Y, Z tvořena precizními kuličkovými šrouby
  • Broušené tepelně zušlechtěné prizmatické vedení osy X, Y
  • Broušené tepelně zušlechtěné ploché vedení osy Z (FNT 32 CNC prismatické)
  • Protiplochy opatřeny kluznou hmotou pro eliminaci slip efektu
  • Manuální upínání nástroje upínací tyčí
  • Automatické centrální mazání vodících ploch a kuličkových šroubů
  • Vnější chlazení nástroje kapalinou
  • Samostatná nádoba na chladící kapalinu s čerpadlem
  • Ovládací panel se spodním zavěšením a otočným ramenem
  • Kovový teleskopický kryt vodících ploch osy Z horní
  • Skládaný kryt osy Z spodní
  • Zvětšená záchytná vana na třísky a chladicí kapalinu
  • Flexibilní posuvné krytování pracovního stolu s bezpečnostním elektrickým zámkem
  • Odnímatelné bočnice
  • LED osvětlení pracovního prostoru
  • Sada kotvicích prvků
  • Sada nářadí pro obsluhu a údržbu
  • Návod k obsluze a údržbě stroje CZ, katalog ND CZ
  • Manual CNC systému CZ
  • Výchozí revize elektro CZ, protokol přesnosti CZ, CE osvědčení CZ
  • Základní zaškolení obsluhy a údržby stroje v rozsahu 8 hodin

Vybrané vlastnosti

  • Tuhá, stabilní, vyvážená celolitinová, prověřená konstrukce
  • Dostupnost s několika řídícími systémy
  • Kalené a precizně broušené plochy kluzného vedení X, Y, Z, protiplochy opatřeny kluznou hmotou
  • Duální ovládání posuvů, směrovými joysticky X, Y, Z a elektronickým ručním kolečkem
  • Vertikální hlava natočitelná ± 100° s výsuvnou pinolou 120 mm
  • Horizontální vřeteno

Technické parametry standardního provedení



Model FNT 32 CNC FNT 40 CNC FNT 50 CNC
Stůl
Upínací plocha stolu horizontální [mm] 320×750 400×800 500×900
Upínací plocha stolu vertikální [mm] 220×830 220×830 250×1120
Šířka T-drážek x rozteč x počet pracovní stůl horizontální[mm] 14x63x5 14x63x5 14x63x7
Šířka T-drážek x rozteč x počet vertikální stůl [mm] 14x126x2 14x126x2 14x63x3
Zatížení stolu max. [kg] 250 250 360
Pojezdy
Osa X – standard [mm] – volitelně [mm] 400 400 600
660
Osa Y [mm] 200 300 480
Osa Z – standard [mm] – volitelně [mm] 360 360 370
420
Vertikální vřeteno
Výkon motoru [kW] 2,2 2,2 3,75
Upínací kužel DIN 2080 ISO-40 ISO-40 ISO-40
Rozsah otáček/počet stupňů – standard – volitelně 40-2000/12⁰
60-3800/12°
20-4000/plynule		 40-2000/12⁰
60-3800/12°
20-4000/plynule		 40-2000/18⁰
60-3800/18°
20-4000/plynule
Výsuv pinoly [mm] 125 125 125
Naklápění vřetene +/-100° +/-100° +/-100°
Čelo vřetene od stolu [mm] 65-445 65-445 58-428
Osa vřetene od stojanu [mm] 280-480 280-480 165-625
Horizontální vřeteno
Výkon motoru [kW] 2,2 2,2 3,75
Upínací kužel DIN 2080 ISO-40 ISO-40 ISO-40
Rozsah otáček/počet stupňů – standard – volitelně 40-2000/12⁰
60-3800/12°
20-4000/plynule		 40-2000/12⁰
60-3800/12°
20-4000/plynule		 40-2000/18⁰
60-3800/18°
20-4000/plynule
Osa vřetene od stolu [mm] – standard – volitelně 35-415 35-415 95-465
95-495
Rychloposuvy
Osa X [m/min] 0-8 0-8 0-8
Osa Y [m/min] 0-8 0-8 0-8
Osa Z [m/min] 0-5 0-5 0-5
Přesnost
Polohování dle VDI/ DGQ 3441
Přesnost stavění souřadnic [mm] 0,01 0,01 0,01
Přesnost opakovaného najetí [mm] 0,005 0,005 0,005
Další údaje
Rozměry stroje [mm] 1180*1250*1780 1180*1250*1780 1400*1450*1820
Hmotnost stroje [kg] 1425 1550 1800

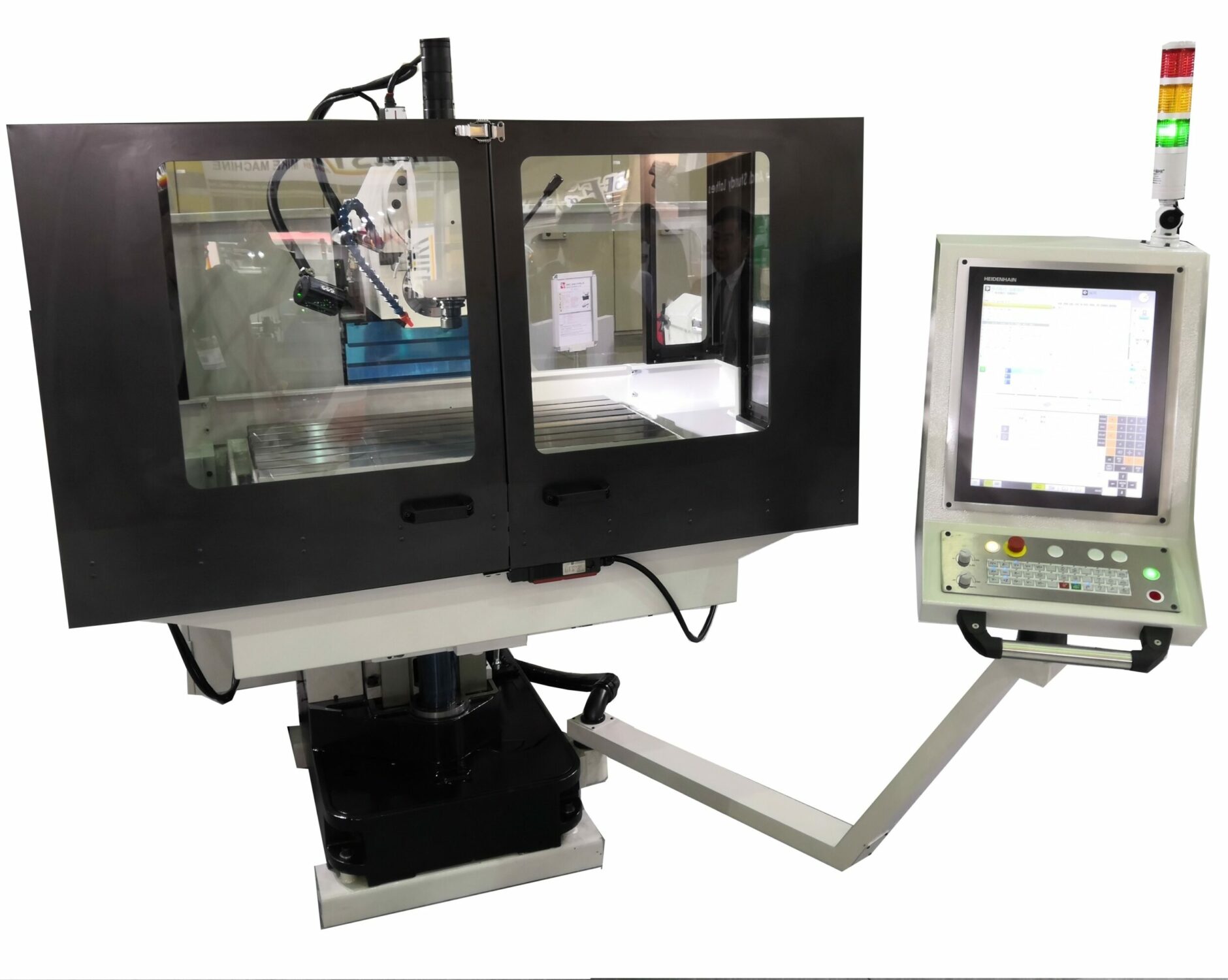

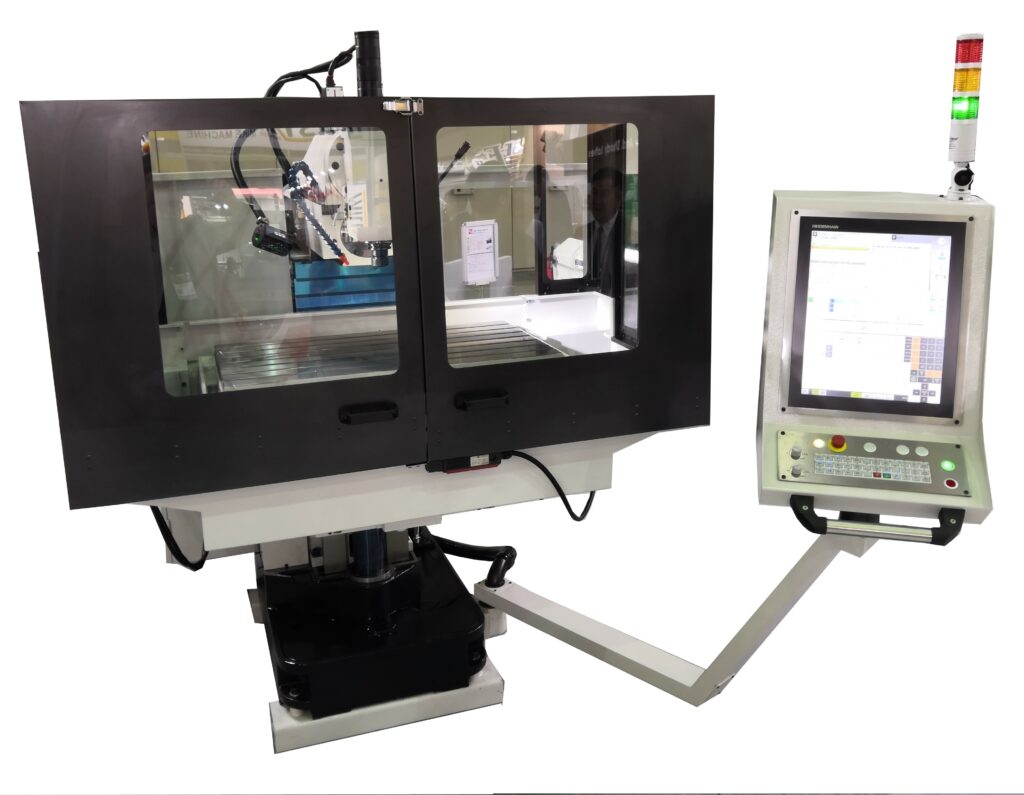

Ukázka stroje
