Frézky s PLC grafikou

Konvenční produkční soustruhy CAZENEUVE OPTICA jsou určeny pro všestranné použití při rotačním třískovém obrábění ve strojírenství. Ve své kategorii patří k nejmodernějším a nejkvalitnějším strojům s nejvyšší užitnou hodnotou. Vyznačují se třemi možnostmi ovládání, manuálně pomocí dvousměrného joysticku a elektronických ručních koleček pro osu „Z“ a „X“ a v automatickém režimu s podporou cyklů pro vnitřní a vnější soustružení obecné, automatické soustružení závitů, drážek, kapes atp. Jsou nejlepší volbou pro efektivní, produktivní zpracování kusových a malých sérií jednoduchých i složitých dílů.

Volba automatických cyklů a funkcí soustruhu probíhá prostřednictvím zadávacího 7“ dotykového displeje v obslužné zóně na posuvném ovládacím panelu, jednoduše, intuitivně a velmi komfortně. Provozní údaje, hodnoty, vizualizaci cyklů zobrazuje informační 19“ displej v zorném poli obsluhy. Krytování soustruhu umožňuje provoz jak v klasickém manuálním ručním režimu, kdy je otevřen a aretován do úrovně sklíčidla , tak v automatickém režimu, kdy je zcela uzavřen.

Obsluhu soustruhu bezpečně zvládne i osoba se základními znalostmi a zkušenostmi se soustružením, stejně jako zkušený operátor maximálně využije instalované automatické programové cykly a SW uživatelskou podporu.

Konstrukce soustruhu, zpracování, ovládání a výbava jsou podřízeny a připraveny splnit nejvyšší cíle pro nejnáročnější uživatele.

Jejich typickými vlastnostmi jsou univerzálnost, jednoduchá, komfortní obsluha, spolehlivost a velmi nízké servisní nároky.

Standardní výbava stroje

  • OPTICA – výjimečný, výkonný konvenční soustruh s mimořádným rozsahem využití
  • Jednoduchá a snadná obsluha s podporou PLC SIEMENS a SW OPTICA
  • Tři ovládací mody: manuálně pomocí dvousměrného joysticku os „Z“ a „X“, manuálně pomocí elektronických ručních koleček os „Z a „X“, v automatických přednastavených operačních cyklech hrubování, dokončování, soustružení vnitřní, vnější, závitování, opravy závitů, zápichy, tvarové drážky, sražení hran, soustružení tvarů pomocí vizualizace jednoduchou skladbou dráhových elementů (přímý, kužel, rádius, sražení atp.) v souřadnicích v grafickém dialogu
  • Celolitinová naddimenzovaná konstrukce klíčových funkčních skupin odolná proti zátěži a vibracím
  • Monobloková konstrukce vřeteníku, vřeteno uloženo v 5 ložiskových drahách s doživotní mazací náplní
  • Motor vřetene SIEMENS 11/20 kW se zvýšeným točivým momentem 220 Nm
  • bezpečnostní funkce zastavení vřetene
  • Lože o šířce 330 mm (OPTICA 360 ) opatřeno 1 „V“ vodicí plochou 60° a opěrnou plochou pro suport a 1 „V“ vodicí plochou a opěrnou plochou pro koník
  • Lože o šířce 440 mm (OPTICA 590,660 )opatřeno 2 „V“ vodicími plochami 60° a opěrnou plochou pro suport a 1 „V“ vodicí plochou a opěrnou plochou koník
  • Všechny vodící plochy jsou indukčně kaleny a broušeny, protiplochy jsou ručně zaškrabány
  • Kuličkové šrouby posuvové kinematiky podélného suportu Ø40 a příčného suportu Ø20
  • Příčný suport osazen upínacím systémem Multifix B
  • Manuálně posuvný koník s výsuvnou pinolou
  • Automatický mazací systém kluzných vedení, kuličkových šroubů
  • Ergonomický ,podélně posuvný ovládací panel se spodním zavěšením
  • Barevný dotykový displej 7“ pro ovládání funkcí soustruhu, joystick a elektronická ruční kolečka
  • Samostatný informační displej 19“ zobrazující provozní údaje a grafickou simulaci
  • Vnější pohyblivé přívody na stroji řešeny pomocí flexibilních kabelových nosičů
  • Bezpečnostní funkce stroje ovládány bezpečnostním modulem SCHNEIDER PREVENTA
  • Chladící systém vnějšího chlazení nástroje kapalinou
  • Externí sběrná nádrž na kapalinu
  • Posuvný kryt proti třískám s elektrickým bezpečnostním blokováním splňující CE normy
  • Tři aretované polohy krytu: zavřeno pro provoz v automatickém cyklu, částečně otevřeno pro ruční provoz joystickem nebo elektronickými ručními kolečky, úplně otevřeno pro manipulaci v pracovním prostoru
  • Prachotěsná elektrická skříň s ventilací
  • Elektrovýbava na bázi značkových komponentů SCHNEIDER, Siemens , BALLUFF atp.
  • Halogenové osvětlení pracovního prostoru
  • Provedení elektro 3 x 230 V/400 V, 50 Hz
  • Barevné provedení RAL 5000/7035
  • Instalační šrouby a podložky
  • Set nářadí pro obsluhu a údržbu
  • Návod k obsluze a údržbě včetně náhradních dílů CZ
  • Elektroschéma CZ
  • Výchozí elektrorevize stroje CZ
  • Protokol přesnosti CZ
  • CE osvědčení CZ

Popis funkcí PLC řízení

  • Barevný dotykový zadávací a řídící displej 7“
  • Barevný zobrazovací displej 19“
  • Integrovaná funkce CCS – konstantní řezná rychlost
  • Funkce indexace vřetene
  • Paměť 99 nástrojů
  • Automatické cykly pro hrubování a dokončování
  • Soustružení vnitřní, vnější, čelní, přímé, kužel, zápich, sražení, tvarové drážky, závit , opravy závitů,
  • Tvorba individuálních cyklů pro soustružení tvarů pomocí dráhových elementů
  • Kompatibilní s dxf formátem
  • USB a ETHERNET kompatibilní
  • Možnost externí tvorby cyklů na PC v OPTICA DRAW

Technické parametry standardního provedení

Specifikace Jednotky řada
OPTICA 360 OPTICA 590  OPTICA 660
Točný průměr nad ložem mm 390 583 660
Točný průměr nad ložem při vyjmutém můstku mm – – –
Točný průměr nad suportem mm 200 300 370
Točná délka mm 700 1100, 1800 2000-6000
Šířka lože mm 330 440 440
Vřeteno
Vřeteno zakončení – DIN 55026 A1-6/ A2-8* D1-8
Kužel ve vřeteni – MT 6
 MT 7
Průměr sklíčidla mm 200 250 315
Vrtání vřetene standard mm 54 80 105
Otáčky vřetene Ot/min 10-3000
Výkon motoru vřetene kW 11/20 S1/S6 25%
Posuvy
Podélný posuv mm 610 950, 1710* 1980-5980*
Příčný posuv mm 180 255 350
Posuvové šrouby – průměr/stoupání mm Z 32/5 X 20/5 ? ?
Koník
Kužel pinoly koníka – MT 4 MT 5 MT 5
Výsuv pinoly mm 140 165 200
Průměr pinoly mm 60 100 100
 Nástrojová hlava MULTIFIX B MULTIFIX C MULTIFIX C
 Rozměr držáku nástroje  mm  20×20  25×25  25×25
Další údaje
Rozměry stroje – délka [mm] mm 1950 2860/3620 4000-8000
– šířka mm 1386 1400 2100
– výška mm 1818 1830 2012
Hmotnost stroje [kg] kg 2000 2500/2800* 4500-8500

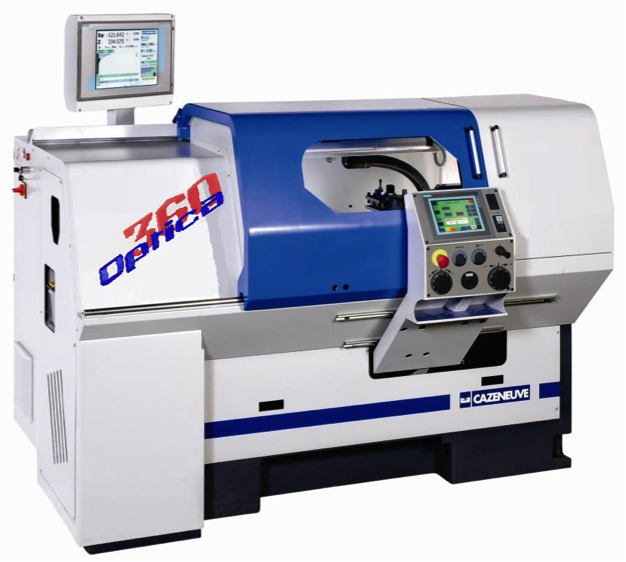

Ukázka stroje
