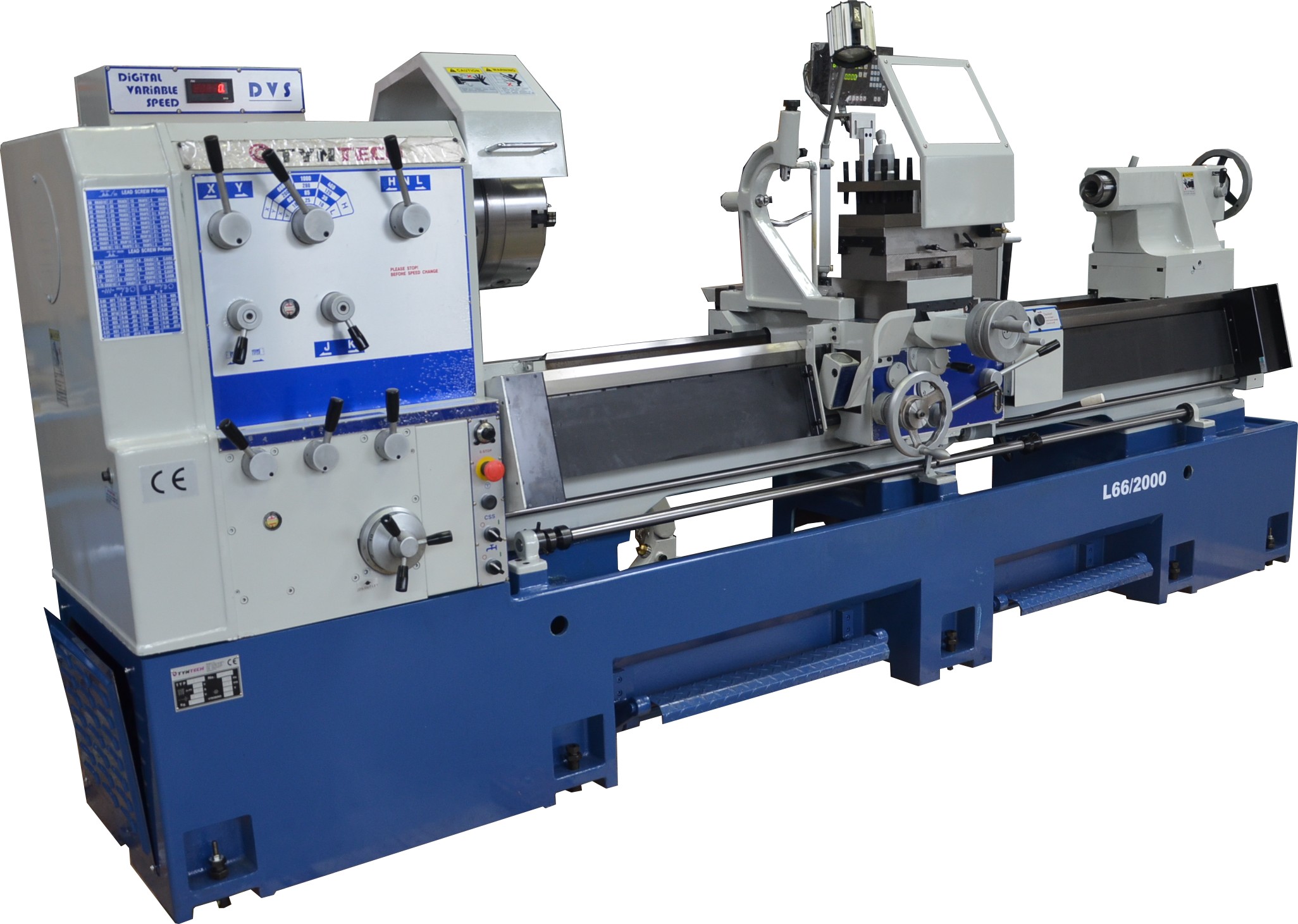

  • DSC_0564 ořez34

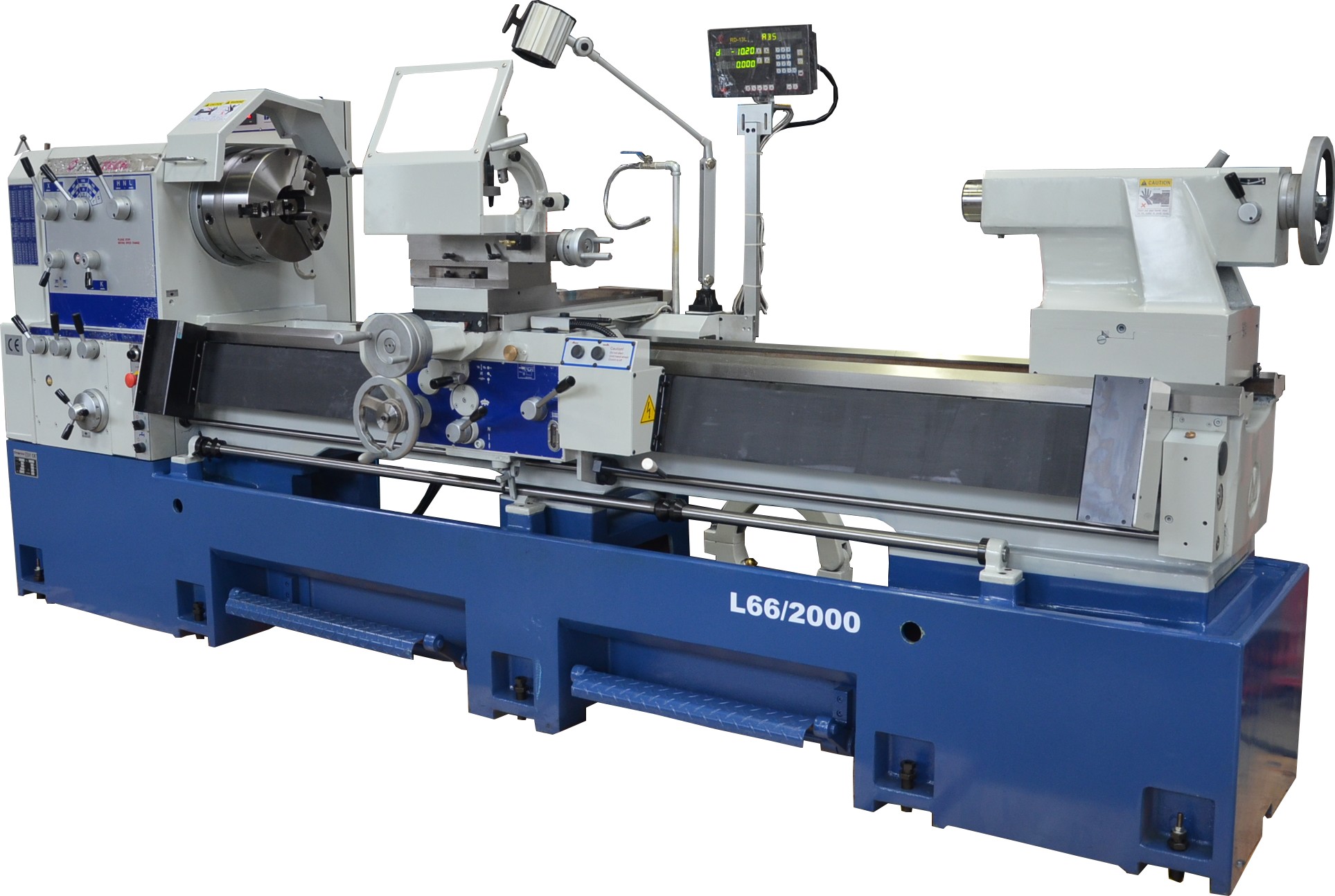

  • DSC_0562
  • ND_7013
  • ND_5023

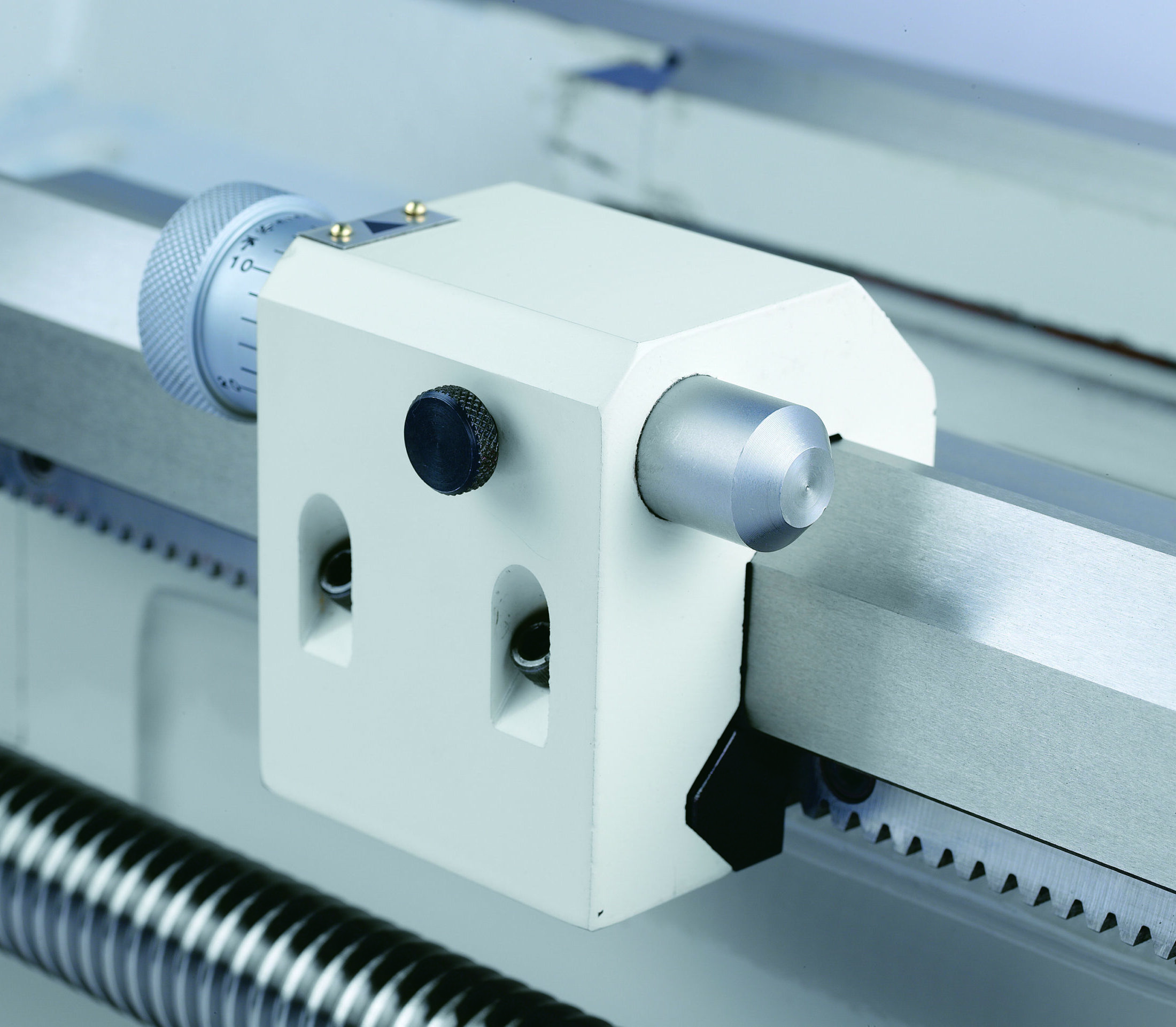

  • Micro carriage stop

Soustruhy

Konvenční soustruhy TYNTECH jsou určeny pro všestranné použití při rotačním třískovém obrábění ve strojírenství v kusové a maloseriové produkci.

Samostatná litinová jednodílná základna soustruhu spolu s přišroubovaným litinovým ložem tvoří velmi stabilní, tuhý celek, odolný proti zátěži a vibracím a přispívá k dosažení vysoké přesnosti a dlouhé životnosti. Celek je vyroben z vysoce jakostní a tepelně stabilizované litiny MEEHANITE.

Užitnou hodnotu konvenčních soustruhů TYNTECH zvyšuje kompletní rozsah opcí a volitelného příslušenství. Jejich typickou vlastností jsou velmi nízké servisní nároky.

Standardní výbava stroje

  • Hloubkově kalené vodící plochy
  • Protiplochy opatřeny kluznou hmotou pro eliminaci slip efektu
  • Vřeteno uloženo v premiových ložiscích FAG resp. SKF
  • Nožní mechanická brzda vřetene
  • Výměnná kola z odolného plastu pro ochranu náhonové kinematiky vřetene při přetížení
  • Precizní ozubená kola náhonové kinematiky tepelně zušlechtěná, broušená
  • Závitová skříň pro metrické, palcové závity
  • Matice pohybových šroubů z fosforbronzi s dlouhou životností
  • Chladicí systém s velkokapacitní nádobou na chladící kapalinu pro zajištění dokonalého chlazení
  • Jednoduchý CE kryt proti třískám
  • Zadní kryt proti třískám
  • Bezpečnostní kryt sklíčidla
  • Prachotěsná elektrická skříň
  • Halogenové osvětlení pracovního prostoru
  • Bezpečnostní funkce zastavení vřetene
  • Instalační šrouby a podložky
  • Návod k obsluze a údržbě
  • CE osvědčení

Vybrané vlastnosti

  • Sada výměnných kol
  • Kuželové pravítko
  • Pevná luneta
  • Pohyblivá luneta
  • Zadní nožový držák
  • Čtyřpokojový doraz
  • Přesný doraz jednopolohový
  • Sada rychlovýměnných držáků
  • Přídavný brousící vřeteník
  • Otočný hrot s výměnnými koncovkami
  • Upínací mezideska pod sklíčidlo
  • Lícní deska
  • Suport pravé i levé provedení
  • Rychloposuv
  • Hydraulické kopírovací zařízení

Technické parametry standardního provedení

Specifikace Jednotky Small Medium Large Xextra large
µ řada Točný průměr nad ložem 300; 360 430; 480; 530 560; 660 560; 660; 760; 830
Točný průměr nad ložem při vyjmutém můstku 520 650; 690; 740 790; 890 788; 690; 990; 1025
Točný průměr nad suportem 194; 225 240; 280; 330 340; 440 340; 440; 540; 610
Vřeteno Kužel ve vřeteni MT 5 MT 6 / MT 7 MT 7 MT 7
Vrtání vřetene 40 58; 78; 80 85 85; 120
Otáčky vřetene 80-2000 20 -2000; 40 -2000 15 – 1500 15 -1500
Výkon motoru vřetene 1,5; 3 4; 5,5; 7,5 5,5; 7,5 7,5; 11; 15
Rychloposuv Z ≥ 1500 mm Z ≥ 1500 mm Z ≥ 1500 mm Z ≥ 1500 mm
Koník Kužel pinoly koníka MT3 MT 4 MT 5 MT 5
Výsuv pinoly 100 150 165 165
Průměr pinoly – 58; 68 75 85
Další údaje Rozměry stroje – délka [mm] 1865 1650; 1900; 2150; 2650; 3170 2300 2380; 2900; 3470; 3980; 4730; 5550
– šířka 765 810 990 1030
– výška 1478 1190; 1220; 1250 1300 1260; 1310; 1390; 1410
Hmotnost stroje [kg] 628 1600-2590 2350-2600 2300-5230
Poznámka: Hodnoty se mohou lišit podle výbavy stroje, změny vyhrazeny

Ukázka stroje
