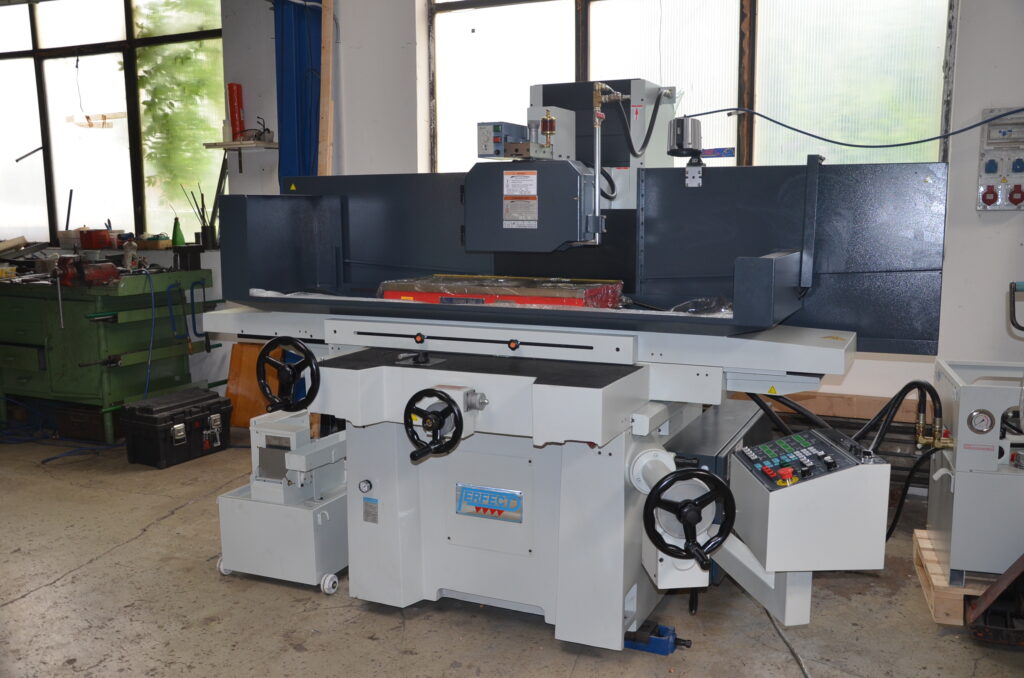

  • Bruska smykadlová - PFG 4080AH

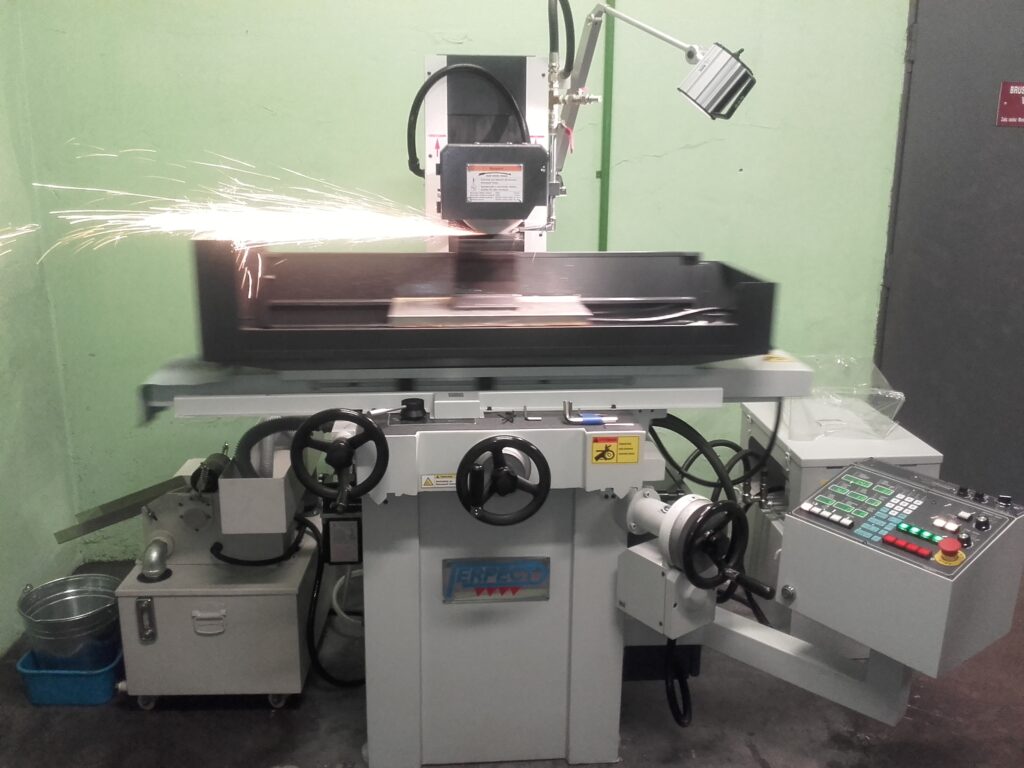

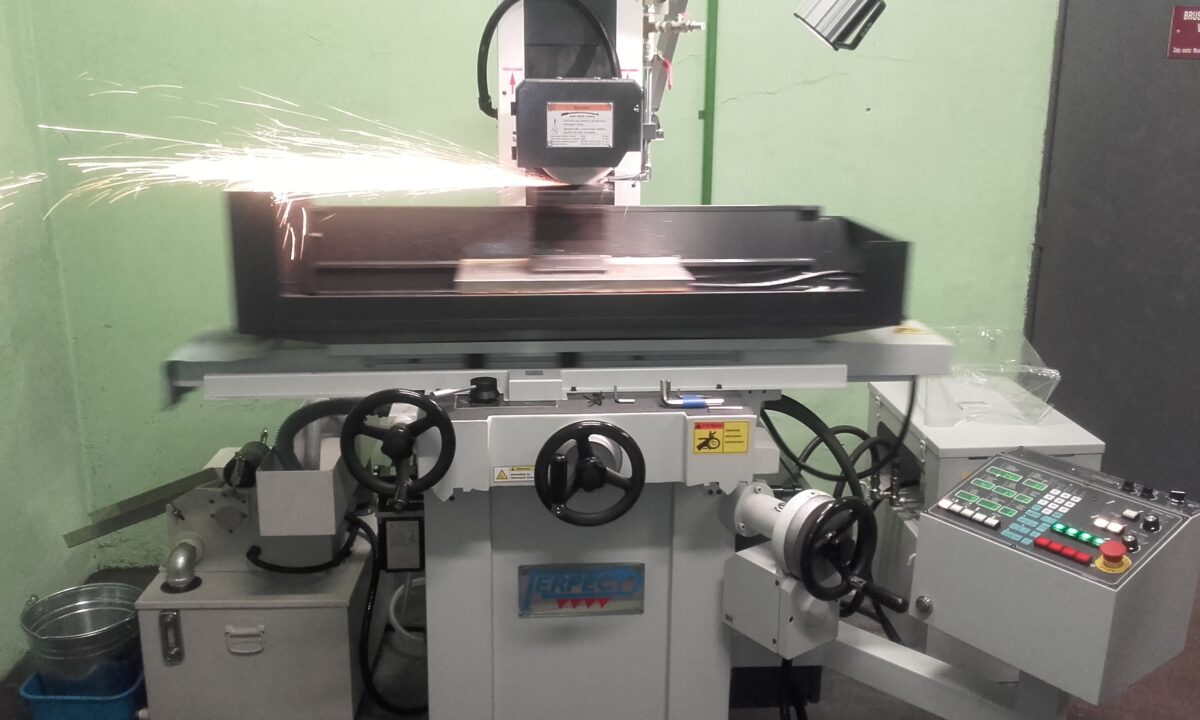

  • Bruska smykadlová - PFG 2050

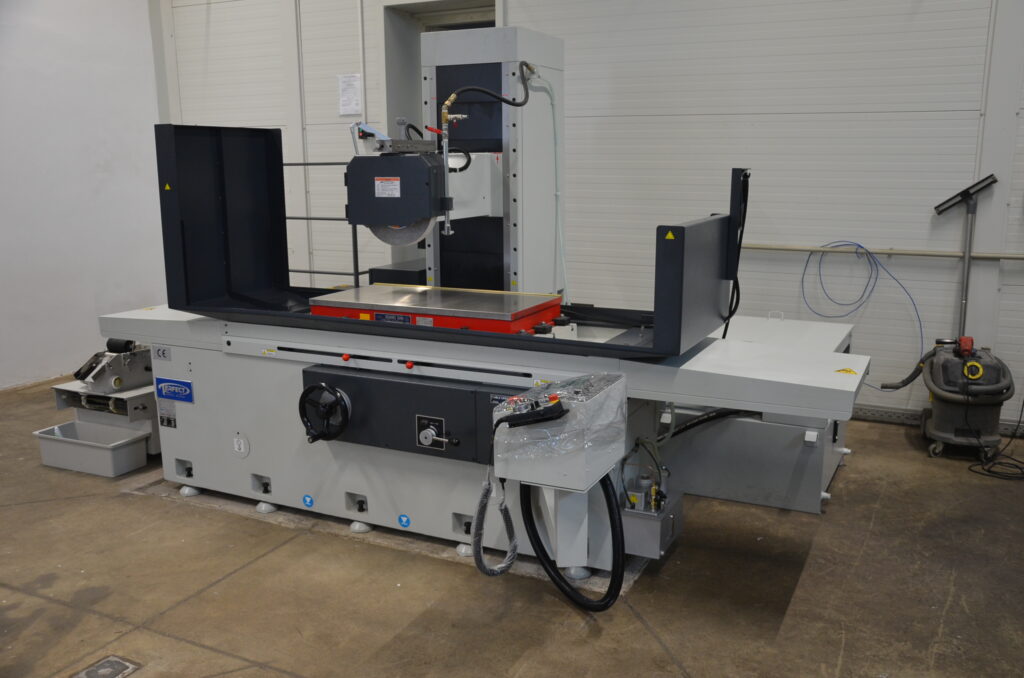

  • Bruska stojanová - PFG 50100 (02)

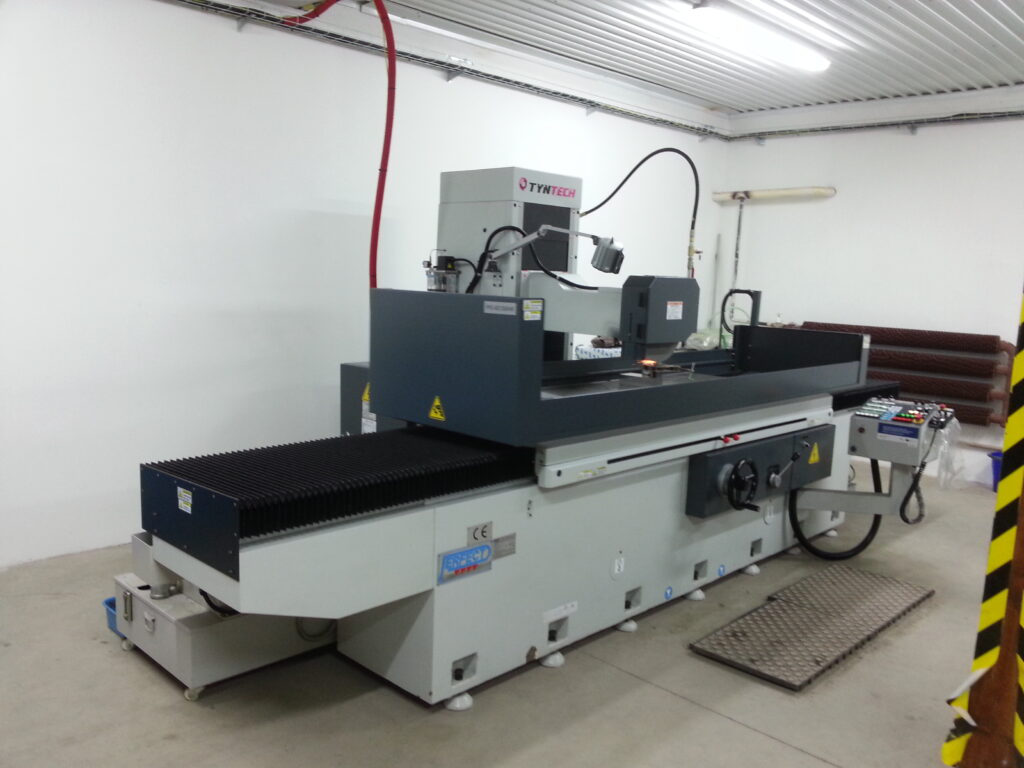

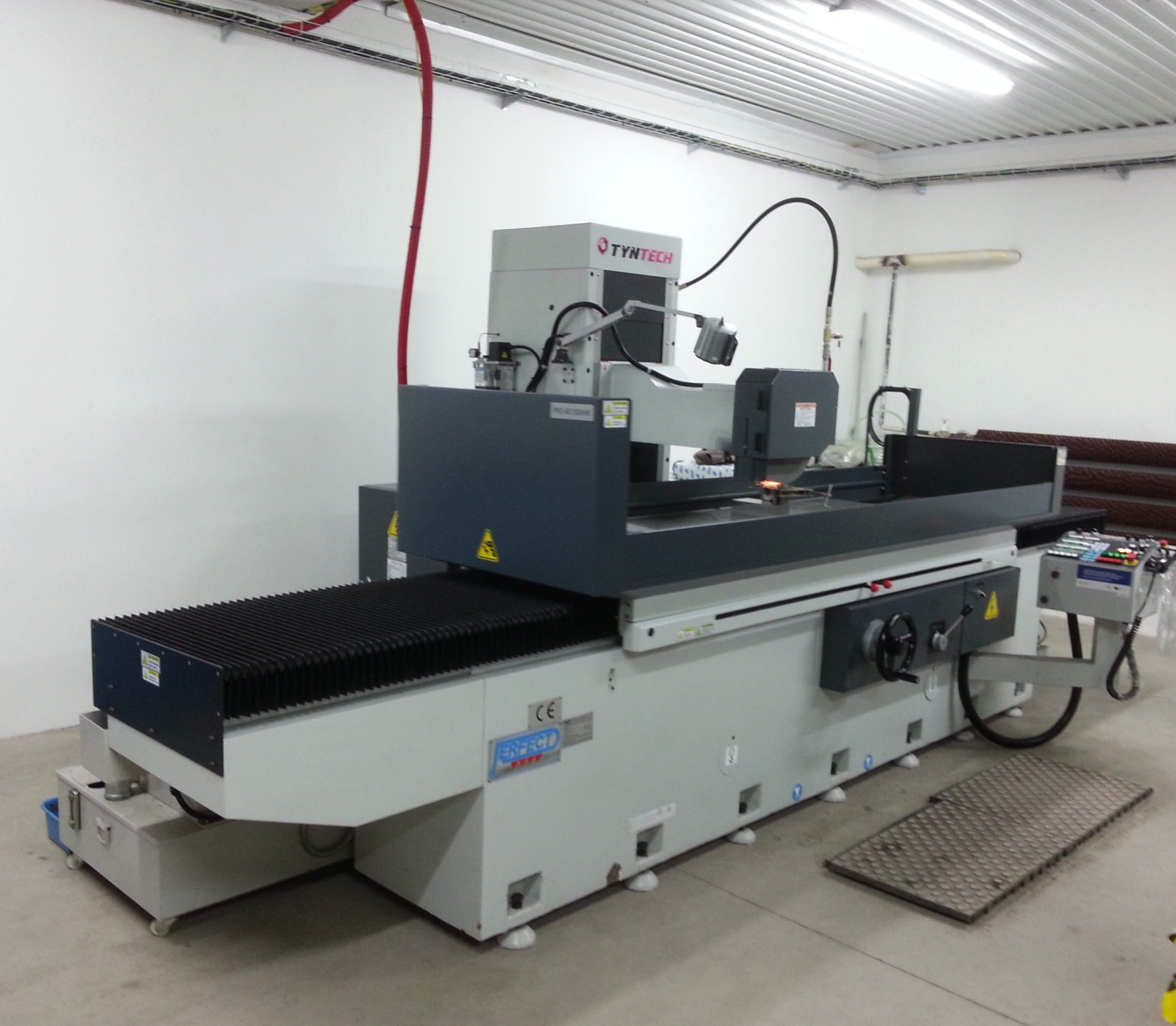

  • Bruska stojanová - PFG 50100

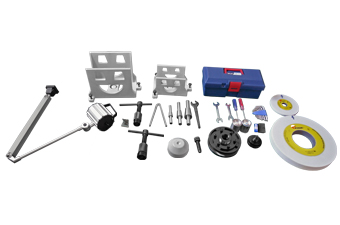

  • Brusky standartní příslušenství

Brusky

  • Brusky smykadlové (příčně posuvné smykadlo)
  • Brusky stojanové (příčně posuvný stojan)
  • Brusky s výsuvným vřeteníkem (příčně posuvný vřeteník na podpěrné konzole)
  • Brusky portálové (příčně posuvné vřeteno na portálu)

Standardní výbava stroje

  • Optimalizovaná prověřená konstrukce – hlavní části jsou vyrobeny z nejkvalitnější šedé litiny. Tyto části jsou žíhány a stabilizovány pro dodržení nejvyšší tuhosti, stability a nejvyšší přesnosti.
  • Hydraulický pohon podélné osy X, senzor pro koncové polohy stolu, elektrohydraulický ventil, pohon Y, Z pomocí lineární náhonové kinematiky – šroub-matice
  • Vřeteno – je uloženo v precizních ložiscích s kosoúhlým stykem třídy P4, kde házivost nepřesahuje 2 mikrometry. Zcela uzavřené precizní vřeteno spolu s mazáním zajišťují dlouhou trvanlivost, hladký chod bez vibrací, nejvyšší přesnost s minimálními servisními nároky.
  • Kluzné vedení – Kluzná vedení osy X, Z jsou opatřena kluznou hmotou TURCITE-B pro zajištění hladkého posuvu, eliminaci slip efektu a dlouhodobé přesnosti. Vedení Y tvoří precizně zaškrabané litinové plochy do „V“ 1x (smykadlové, stojanové), 2x „V“ (Brusky s výsuvným vřeteníkem, portálové)
  • Příčný přísuv – volitelná výbava rychlost příčného přísuvu je proměnná ve velkém rozsahu. Tato funkce je zvláště vhodná pro broušení tenkých obrobků a zvyšuje produktivitu.
  • Automatický svislý přísuv – volitelná výbava Brusky lze vybavit automatickým svislým přísuvem řízeným NC programem, čímž se všechny tři osy stávají automatické, což zásadním způsobem usnadňuje obsluhu a zvyšuje produktivitu.
  • Automatický systém orovnávání s kompenzací – volitelná výbava – je dostupný pro výbavu s automatickým svislým přísuvem, což opět významným způsobem zvyšuje efektivitu a produktivitu.
  • Funkce křížového broušení – volitelná výbava – zvyšuje produktivitu, přesnost a rovinnost broušené plochy. Je neocenitelná pro broušení tenkých dílů. Nastavitelná rychlost v příčné ose.

Vybrané vlastnosti

  • Rovinné brusky PERFECT jsou určeny zejména pro přesné, produktivní broušení v průmyslu.
  • Díky rozsáhlé standardní a volitelné výbavě uspokojí vysoká očekávání uživatelů.
  • Díky škálovatelnému zakončení vřeten, několika velikostí upínacích přírub kotoučů a invertorové technice pohonu vřetene je možno použít několik velikostí brusných kotoučů na jednom typu brusky.
  • Samostatně umístěná hydraulická jednotka neovlivňuje geometrii stroje svým tepelným vlivem a vibracemi a přispívá k přesnosti a stabilitě broušení

Technické parametry standardního provedení

Brusky smykadlové





Model PFG-2550AH PFG-CL3060AH
PFG-DL3060AH		 PFG-D4080AH
Rozměr stolu [mm] 250×500 300×600 400×800
Max. brusná plocha [mm] 250×500 300×600 400×800
Vzdálenost osy vřetena od stolu [mm] 500 (standard), 600 (volitelně) 500 (standard), 600 (volitelně) 550 (standard), 650 (volitelně)
Nosnost stolu [Kg] 250 300 400
Rychlost posuvu stolu – rozsah [m/min.] 5~25 5~25 5~25
Vodící plochy stolu 1x „V“ + 1x „ploché“ 1x „V“ + 1x „ploché“ 1x „V“ + 1x „ploché“
Automatický příčný přísuv – rozsah [mm] 0.1~12 0.5~20 0.5~20
Příčný rychloposuv [mm/min] 900 900 900
Příčný posuv – rozlišení na ručním kolečku [mm] 0,02 (standard), 0,002 (volitelně mikro) 0,02 (standard), 0,002 (volitelně mikro) 0,02 (standard), 0,002 (volitelně mikro)
Svislý rychloposuv [mm/min] 350 350 350
Svislý posuv – rozlišení na ručním kolečku [mm] 0,01 (standard), 0,001 (volitelně mikro) 0,01 (standard), 0,001 (volitelně mikro) 0,01 (standard), 0,001 (volitelně mikro)
Automatický svislý NC přísuv – rozlišení [mm] 0,001 0,001 0,001
Otáčky kotouče [Ot./min] 2900 (standard), Plynule (volitelně) 2900, 1450, Plynule (volitelně) 1450, Plynule (volitelně)
Rozměr (brusného kotouče) [mm] 180 x 13 x 31,75 (standard), 200 x 20 x 51,5 (volitelně) 180 x 13 x 31,75 (standard), 200 x 20 x 51,5 (volitelně) 355 x 38 x 127 (standard), 405 x 50 x 127 (volitelně)
Motor vřetena [kW] 2 3,75 3,75
Čistá hmotnost stroje [Kg] 1350 1700 3250
Hrubá hmotnost stroje [Kg] 1550 1950 3500
Rozměry stroje (d x š x v) [mm] 2250x1400x1800 2650x1550x1800 2450x2050x1900
Rozměry přepravní (d x š x v) [cm] 212x146x200 228x179x210 276x228x225
Poznámka: Hodnoty se mohou lišit podle výbavy stroje, změny vyhrazeny

Brusky stojanové

Model PFG-50100AHR PFG-60100AHR
PFG-70100AHR		 PFG-50150AHR
PFG-60150AHR
PFG-70150AHR		 PFG-50200AHR
PFG-60200AHR
PFG-70200AHR
Rozměr stolu [mm] 500×1000 600×1000 700×1000 500×1500
Max. brusná plocha [mm] 500×1000 600×1000 700×1000 500×1500
Max. vzdálenost osy vřetena od stolu [mm] 600 (standard), 800 (volitelně), 1000 (volitelně) 600 (standard), 800 (volitelně), 1000 (volitelně) 600 (standard), 800 (volitelně), 1000 (volitelně) 600 (standard), 800 (volitelně), 1000 (volitelně)
Nosnost stolu [Kg] 800 1000 1000 1200
Rychlost posuvu stolu – rozsah [m/min.] 5~25 5~25 5~25 5~25
Vodící plochy stolu 1x „V“ + 1x „ploché“ 1x „V“ + 1x „ploché“ 1x „V“ + 1x „ploché“ 1x „V“ + 1x „ploché“
Automatický příčný posuv – rozsah [mm] 0.5~20 0.5~20 0.5~20 0.5~20
Příčný rychloposuv [mm/min] 900 900 900 900
Příčný posuv – rozlišení na ručním kolečku [mm] 0,002 0,002 0,002 0,002
Svislý rychloposuv [mm/min] 300 300 300 300
Svislý posuv – rozlišení na ručním kolečku [mm] 0,1/0,5/1 (standard), 0,001/0,005/0,1 (mikro) 0,1/0,5/1 (standard), 0,001/0,005/0,1 (mikro) 0,1/0,5/1 (standard), 0,001/0,005/0,1 (mikro) 0,1/0,5/1 (standard), 0,001/0,005/0,1 (mikro)
Automatický svislý NC přísuv – rozlišení [mm] 0,001 0,001 0,001 0,001
Otáčky kotouče [Ot./min] 1450 1450 1450 1450
Rozměr (brusného kotouče) [mm] 405 x 50 x 127 405 x 50 x 127 405 x 50 x 127 405 x 50 x 127
Motor vřetena [kW] 10 (standard), 15 (volitelně) 10 (standard), 15 (volitelně) 10 (standard), 15 (volitelně) 10 (standard), 15 (volitelně)
Čistá hmotnost stroje [Kg] 6000 6300 6600 7200
Hrubá hmotnost stroje [Kg] 6800 7100 7400 8100
Rozměry stroje (d x š x v) [mm] 4600x2300x2040 4600x2450x2040 4600x2550x2040 4800x2300x2040
Rozměry přepravní (d x š x v) [cm] 376x230x228 391x230x228 477x230x228 376x230x228
Poznámka: Hodnoty se mohou lišit podle výbavy stroje, změny vyhrazeny

Brusky s výsuvným vřeteníkem

Model PFG-80150AHD PFG-100150AHD PFG-80200AHD PFG-100200AHD PFG-80300AHD PFG-100300AHD PFG-80400AHD PFG-100400AHD
Rozměr stolu [mm] 800 x 1500 1000 x 1500 800 x 2000 1000 x 2000 800 x 3000 1000 x 3000 800 x 4000 1000 x 4000
Max. brusná plocha [mm] 800 x 1500 1000 x 1500 800 x 2000 1000 x 2000 800 x 3000 1000 x 3000 800 x 4000 1000 x 4000
Max. vzdálenost osy vřetena od stolu [mm] 800 (standard), 1000 (volitelně) Stejné pro všechny modely
Nosnost stolu [Kg] 2000 2400 2650 3200 3950 4800 5000 5500
Rychlost posuvu stolu – rozsah [m/min.] 3~25
Vodící plochy stolu 2x „V“
Automatický příčný posuv – rozsah [mm] 0.1 ~15
Příčný rychloposuv [mm/min] 1500
Příčný posuv – rozlišení na ručním kolečku [mm] 0,02
Svislý rychloposuv [mm/min] 225
Svislý posuv – rozlišení na ručním kolečku [mm] 0,1/0,5/1 (standard), 0,001/0,005/0,1 (mikro)
Automatický svislý NC přísuv – rozlišení [mm] 0,001
Otáčky kotouče [Ot./min] 1450 (standard), plynule (volitelně)
Rozměr (brusného kotouče) [mm] 405 x 50 x 127 (standard), 405 x 75 x 127 (max.)
Motor vřetena [kW] 10 (standard), 15 (volitelně)
Čistá hmotnost stroje [Kg] 12800 13800 14300 15300 17300 18800 20300 21300
Hrubá hmotnost stroje [Kg] 13800 14800 15500 16500 17800 19800 21800 22800
Rozměry stroje (d x š x v) [mm] 5150x2400x2555 5160x2660x2555 6260x2400x2555 6260x2660x2555 8460x2400x2555 8460x2660x2555 10660x2400x2555 10660x2660x2555
Rozměry přepravní (d x š x v) [cm] 439x230x297 439x276x297 546x230x297 546x276x297 750x230x297 750x276x297 850x230x297 850x276x297
Poznámka: Hodnoty se mohou lišit podle výbavy stroje, změny vyhrazeny

Brusky portálové

Model PFG-120200AHD PFG-160200AHD PFG-120300AHD PFG-160300AHD PFG-120400AHD PFG-160400AHD PFG-120500AHD PFG-160500AHD PFG-120600AHD PFG-160600AHD
Rozměr stolu [mm] 1200 x 2000 1600 x 2000 1200 x 3000 1600 x 3000 1200 x 4000 1600 x 4000 1200 x 5000 1600 x 5000 1200 x 6000 1600 x 6000
Max. brusná plocha [mm] Stejné jako rozměr stolu Stejné jako rozměr stolu Stejné jako rozměr stolu Stejné jako rozměr stolu Stejné jako rozměr stolu
Max. vzdálenost středu vřetene od stolu [mm] 1000 (standard), 1200 (volitelně) 1000 (standard), 1200 (volitelně) 900 (standard), 1100 (volitelně) 900 (standard), 1100 (volitelně) 900 (standard), 1100 (volitelně) 900 (standard), 1100 (volitelně)
Nosnost stolu [Kg] 5200 6000 6340 7300 7600 9000 8700 10700 9880 12400
Rychlost posuvu stolu – rozsah [m/min.] 3~25
Vodící plochy stolu 2x „V“
Automatický příčný posuv – rozsah [mm] 0.1 ~15
Příčný rychloposuv [mm/min] 3000
Příčný posuv – rozlišení na ručním kolečku [mm] 0,1/0,5/1 (standard), 0,001/0,005/0,1 (mikro)
Svislý rychloposuv [mm/min] 300
Svislý posuv – rozlišení na ručním kolečku [mm] 0,1/0,5/1 (standard), 0,001/0,005/0,1 (mikro)
Automatický svislý NC přísuv – rozlišení [mm] 0,001
Otáčky kotouče [Ot./min] 1100 (standard), plynule (volitelně)
Rozměr (brusného kotouče) [mm] 508 x 76 x 203
Motor vřetena [kW] 20 (standard), 30 (volitelně)
Čistá hmotnost stroje [Kg] 20000 23000 24000 28000 28500 33000 33000 38000 27500 43000
Hrubá hmotnost stroje [Kg] 22000 25500 26300 30800 31000 36000 36000 41500 41500 48000
Rozměry stroje (d x š x v) [mm] 660x370x400 660x410x400 880x370x400 880x410x400 1100x370x400 1100x410x400 1320x370x400 1320x410x400 1540x370x400 1540x410x400
Rozměry přepravní (d x š x v) [cm] Na dotaz Stejné pro všechny modely
Poznámka: Hodnoty se mohou lišit podle výbavy stroje, změny vyhrazeny

Ukázka stroje
