Univerzální FTU s PLC vrtacím asistentem

HomeFrézkyUniverzální FTU s PLC vrtacím asistentem

FTU 1000, 1250, 1500, 1600, 2000

Konvenční produkční frézky TYNTECH řady  FTU resp. FTV  jsou určeny pro všestranné použití při nerotačním třískovém obrábění ve strojírenství. Vyhovují zejména při výkonových, silových frézovacích a vrtacích operacích kde vynikají mj. svou přesností, tuhostí, stabilitou a odolností proti vibracím. Na trhu ve své kategorii patří k nejmodernějším a nejkvalitnějším strojům s nejvyšší užitnou hodnotou. Program frézek FTU  tvoří široký, vyvážený celek, jehož konstrukce, zpracování, volitelná výbava a použití jsou podřízeny a připraveny splnit nejvyšší očekávání pro nejnáročnější uživatele.

Přínosy, výhody , benefity

  • komfortní obsluha, spolehlivost, velmi nízké servisní nároky a standardní plná garance 24  resp.36 měsíců od uvedení do provozu.
  • ve spojení s volitelnou výbavou „POSITYN – automatický  frézovací a vrtací asistent“  představuje konvenční frézovací obráběcí stroj s unikátní pozicí na trhu, vytváří samostatnou, nejvyšší  kategorii konvenčních frézovacích  obráběcích strojů s přesností běžně srovnatelnou s CNC  stroji
  • duplicitní bezvůlové manuální ovládání posuvů standardními ručními koly i pomocí dvou směrových joysticků os XY a Z,
  • osazení kuličkových šroubů ve všech osách, pohon posuvů invertorem s plynulou volbou rychlosti,
  • aplikace odolných kovových teleskopických krytů ve všech osách,
  • instalace automatického hydraulického upínání nástroje a mnoho dalších.
  • několik provedení vnějšího krytování, od otevřeného základního až po uzavřené kabinové,
  • několik  provedení výkonových a otáčkových verzí vřeten

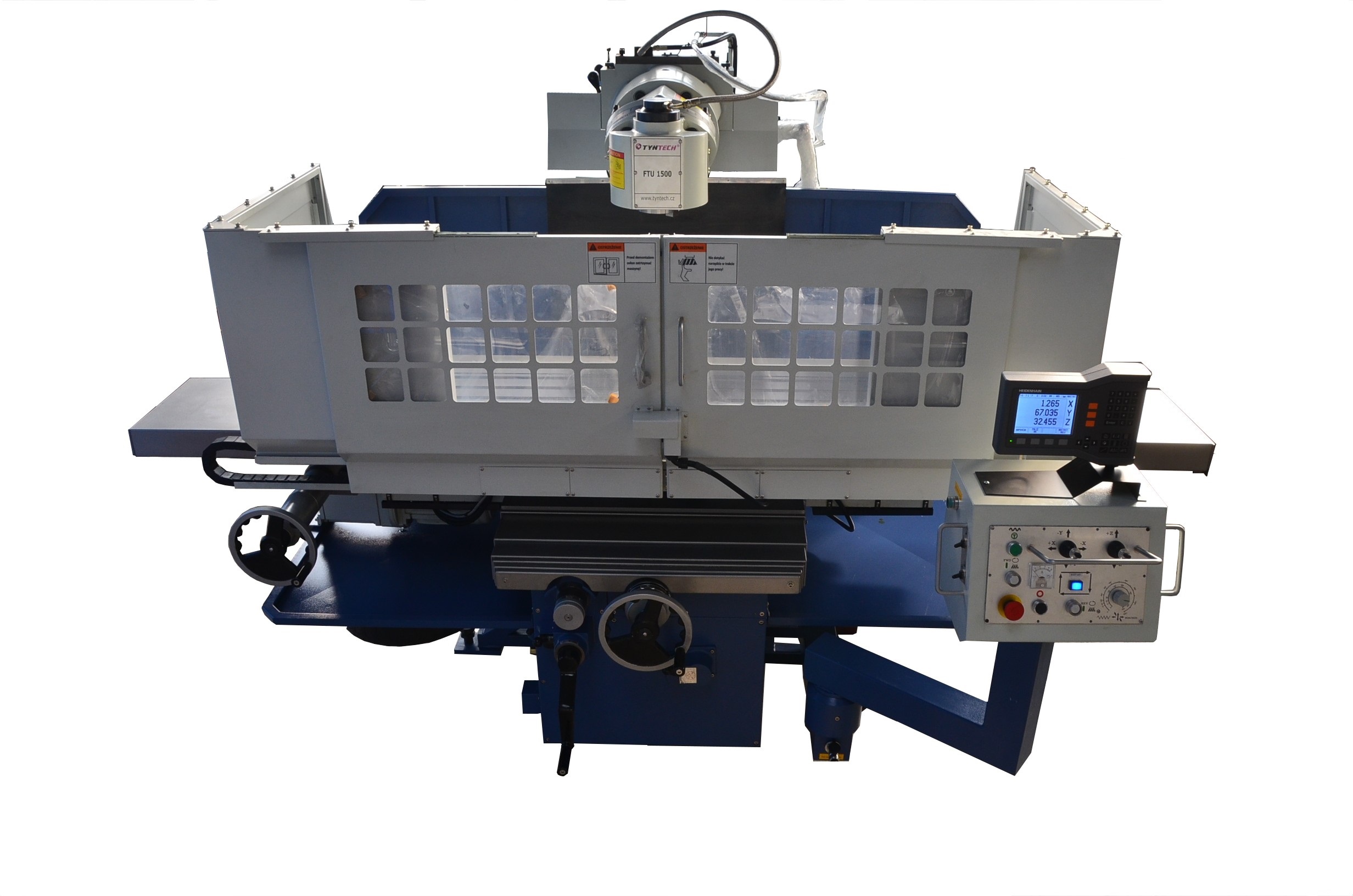

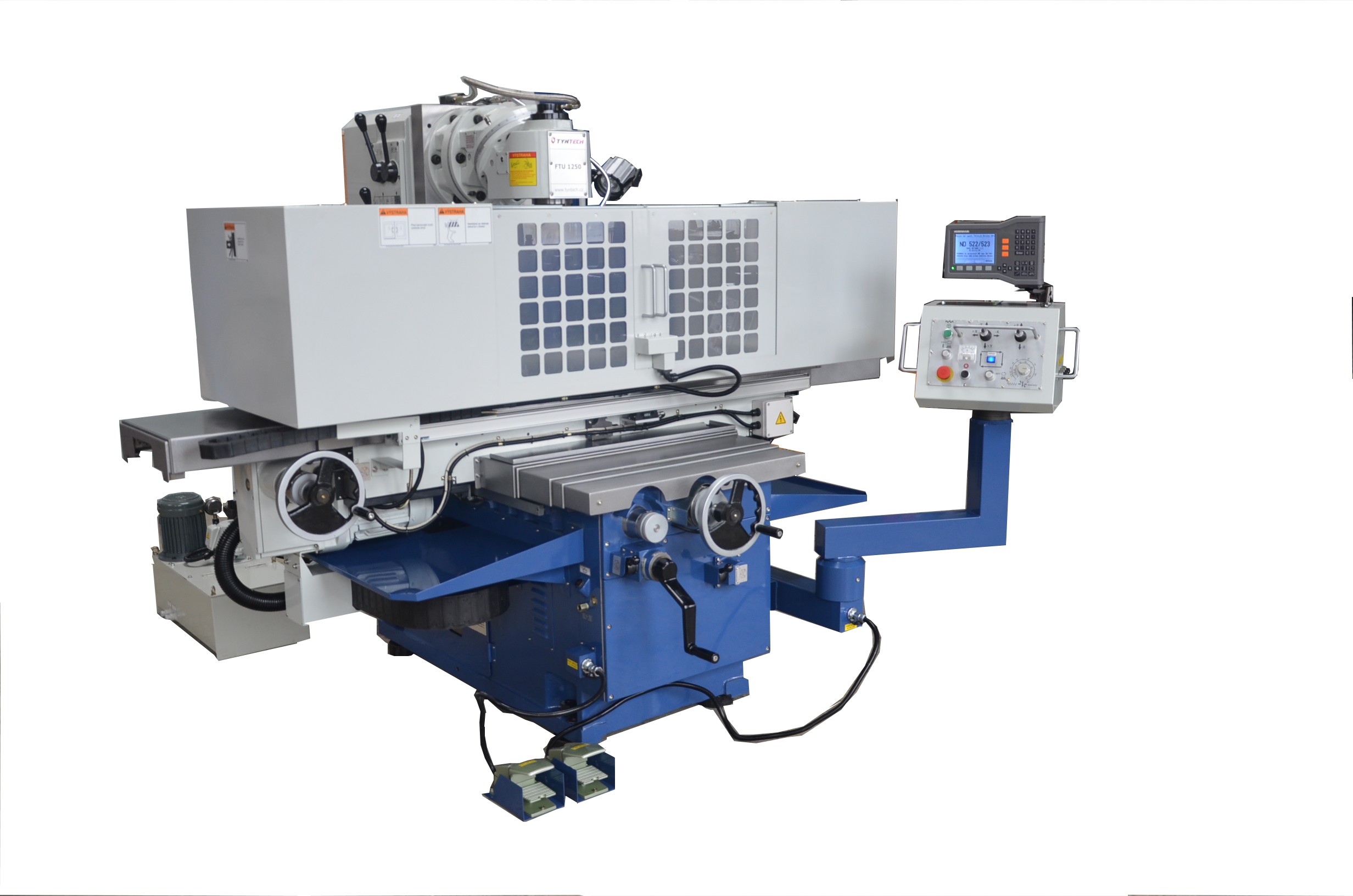

FTU 1000, 1250, 1500: vybrané vlastnosti

  • tuhá, stabilní, vyvážená celolitinová konstrukce, odolná proti zátěži a vibracím
  • kalené a precizně broušené plochy kluzného vedení X, Y, Z, protiplochy opatřeny kluznou hmotou
  • přesné kuličkové šrouby v osách X, Y, Z, bezvůlové manuální ovládání
  • duplicitní ovládání posuvů, manuální i elektronické pomocí dvou joysticků „X, Y“ a „Z“
  • elektrovýbava na bázi značkových komponentů YASKAWA , HEIDENHAIN, EATON, SCHNEIDER, BALLUFF atp.
  • s volitelnou výbavou POSITYN je to nejvyšší třída v kategorii konvenčních obráběcích strojů
Standardní výbava FTU 1000, 1250, 1500
  • frézka řady FTU : univerzální frézovací hlava, manuálně plynule stavitelná ve dvou rovinách +-180°
  • frézka řady FTV : vertikální frézovací hlava pevná
  • tuhá, stabilní, vyvážená celolitinová konstrukce, odolná proti zátěži a vibracím
  • ložové provedení, svisle výsuvné smykadlo s frézovací hlavou, konstantní gravitační namáhání
  • vřeteno ISO 50, DIN 2080, 7,5 kW, 800 Nm, 40-1750 ot/min
  • bezpečnostní funkce zastavení vřetene
  • mechanická převodovka, ruční řazení 12 převodových stupňů
  • ozubená kola SUDA JAPAN z CrMo oceli, tepelně zušlechtěná, broušená
  • kalené a precizně broušené plochy kluzného vedení X, Y, Z,
  • protiplochy opatřeny kluznou hmotou pro eliminaci slip efektu
  • kinematika X, Y, Z opatřena kovovými teleskopickými kryty
  • automatický mazací systém kluzných vedení, kuličkových šroubů
  • přesné kuličkové šrouby v osách X, Y, Z
  • elektromagnetické brzdy v osách X, Y, Z
  • pohon posuvů X, Y, Z samostatnými invertorovými pohony s nastavitelným plynulým řízením rychlosti
  • duplicitní ovládání posuvů, manuální i elektronické pomocí dvou joysticků „X, Y“ a „Z“
  • funkce „mikroposuv“ pro najíždění a seřizování ve všech osách
  • funkce „přesný dojezd“ při aktivaci koncového spínače v ose X,Y , přesnost 0,01 mm
  • ovládání a funkce stroje jsou řízeny kompaktní PLC jednotkou
  • spodní zavěšení ovládacího panelu se dvěma klouby pro ergonomické přizpůsobení obsluze
  • vnější pohyblivé přívody na stroji řešeny pomocí flexibilních kabelových nosičů
  • bezpečnostní funkce stroje ovládány bezpečnostním modulem PILZ
  • chladicí systém vnějšího chlazení nástroje kapalinou
  • samostatná externí sběrná nádrž na kapalinu
  • jednoduchý kryt proti třískám s elektrickým bezpečnostním blokováním splňující CE normy
  • hydraulické uvolňování nástrojů (pneumatické pro FTV) s ovládáním tlačítkem i nožním pedálem
  • elektrická skříň s nucenou ventilací s předepsaným krytím
  • elektrovýbava na bázi značkových komponentů YASKAWA , EATON, SCHNEIDER, BALLUFF atp.
  • halogenové osvětlení pracovního prostoru
  • provedení elektro 3 x 230 V/400 V, 50 Hz
  • síťový filtr 3x400V pro splnění EMC kompatibility dle CE norem
  • barevné provedení RAL 5015 pevné části / RAL 7035 pohyblivé části stroje
  • set po kotvení stroje (instalační šrouby, stavěcí šrouby, opěrné podložky, kotvící hmota)
  • set nářadí pro obsluhu a údržbu
  • 10ks upínacích čepů pro držáky nástrojů ISO 50 DIN 2080
  • návod k obsluze a údržbě CZ, celkový katalog ND CZ, elektro schéma CZ, výchozí revize elektro CZ
  • protokol přesnosti CZ, CE prohlášení CZ
Volitelná výbava FTU 1000, 1250, 1500
FTU 1000 FTU 1250 FTU 1500
Automatické řízení posuvů
POSITYN PLC automatický frézovací a vrtací asistent ✔ ✔ ✔
POSITYN elektronické ruční kolečko ✔ ✔ ✔
POSITYN SW virtuální ruční kolečko ✔ ✔ ✔
POSITYN SW dialogové zadávání hodnot do přednastavených cyklů ✔ ✔ ✔
POSITYN SW transformace souřadnic vertikal/horizontal ✔ ✔ ✔
Číslicová indikace polohy
Číslicová indikace HEIDENHAIN ND 5023, 3 osy, elektrooptické lineární snímače, 5µm ✔ ✔ ✔
Číslicová indikace HEIDENHAIN ND 7013, 3 osy, elektrooptické lineární snímače, 5µm ✔ ✔ ✔
Číslicová indikace EASSON ES 12, 3 osy, elektrooptické lineární snímače, 5µm ✔ ✔ ✔
Pojezdy
Zvětšený podélný pojezd osy „X“ 1500 mm X ✔ Standard
Zvětšený svislý pojezd osy „Z“ 550 mm ✔ ✔ ✔
Rozměry stolů
Rozměry stolu 1800×500 mm X ✔ Standard
Provedení vřetene
Motor vřetene 7,5 kW, standardní otáčky ✔ Standard Standard
Motor vřetene 11 kW, standardní otáčky ✔ ✔ ✔
Motor vřetene 15 kW, standardní otáčky ✔ ✔ ✔
Plynulý náhon vřetene 2 rozsahy 7,5 kW ✔ ✔ ✔
Plynulý náhon vřetene 2 rozsahy 11 kW ✔ ✔ ✔
Plynulý náhon vřetene 2 rozsahy 15 kW ✔ ✔ ✔
Otáčky vřetene 45–2000 ot./min. ✔ ✔ ✔
Otáčky vřetene 20–2000 ot./min. – s invertorem, plynulý náhon ✔ ✔ ✔
Otáčky vřetene 20–2500 ot./min. – s invertorem, plynulý náhon ✔ ✔ ✔
Číslicový displej otáček vřetene ✔ ✔ ✔
Automatické hydraulické řazení otáček – 2 stupně ✔ ✔ ✔
Automatické tukové mazání univerzální frézovací hlavy ✔ ✔ ✔
Speciální funkce frézování
Sada pro horizontální frézování pro FTU … ✔ ✔ ✔
Obrážecí hlava mechanická RT-16 ✔ ✔ ✔
Dělící přístroj mechanický univerzální ✔ ✔ ✔
Dělící přístroj mechanický univerzální se strojním pohonem ✔ ✔ ✔
NC dělička (pouze s opcí POSITYN PLC…) ✔ ✔ ✔
Krytování stroje
Zvětšená záchytná vana + kontejnery ✔ ✔ ✔
Odlučovač oleje z chladicí kapaliny ✔ ✔ ✔
Ostatní opce
CNC provedení (FANUC, Siemens, Heidenhain…) ✔ ✔ ✔
CSA provedení pro USA, CDN, Mexiko ✔ ✔ ✔
Provedení pro jinou napěťovou soustavu ✔ ✔ ✔
Klimatizace elektroskříně ✔ ✔ ✔
Tlakové trysky pro čištění vzduchem a kapalinou ✔ ✔ ✔
Sada náhradních dílů pro 2letý provoz ✔ ✔ ✔
Sada náhradních dílů pro 3letý provoz ✔ ✔ ✔

FTU 1600, 2000: vybrané vlastnosti

  • tuhá, stabilní, vyvážená celolitinová konstrukce, odolná proti zátěži a vibracím
  • kalené a precizně broušené plochy kluzného vedení X, Y, Z, protiplochy opatřeny kluznou hmotou
  • přesné kuličkové šrouby v osách X, Y, Z, bezvůlové manuální ovládání
  • duplicitní ovládání posuvů, manuální i elektronické pomocí dvou joysticků „X, Y“ a „Z“
  • elektrovýbava na bázi značkových komponentů YASKAWA , HEIDENHAIN, EATON, SCHNEIDER, BALLUFF atp.
  • s volitelnou výbavou POSITYN je to nejvyšší třída v kategorii konvenčních obráběcích strojů
Standardní výbava FTU 1600, 2000
  • frézka řady FTU : univerzální frézovací hlava, manuálně plynule stavitelná ve dvou rovinách +-180°
  • vřeteno ISO 50, DIN 2080, 11 resp. 15 kW, 40-1500 ot/min , opce 2000 ot/min
  • bezpečnostní funkce zastavení vřetene
  • mechanická převodovka, ruční řazení 8 převodových stupňů
  • ozubená kola SUDA JAPAN z CrMo oceli, tepelně zušlechtěná, broušená
  • kalené a precizně broušené plochy kluzného vedení X, Y, Z,
  • protiplochy opatřeny kluznou hmotou pro eliminaci slip efektu
  • ložové provedení, křížový stůl, svisle výsuvný vřeteník s převodovkou a s frézovací hlavou
  • tuhá, stabilní, vyvážená celolitinová konstrukce, odolná proti zátěži a vibracím
  • kinematika X, Y, Z opatřena kovovými teleskopickými kryty
  • automatický mazací systém kluzných vedení, kuličkových šroubů
  • přesné kuličkové šrouby v osách X, Y, Z
  • elektromagnetické brzdy v osách X, Y, Z pro fixaci nečinné pohybové osy s ručním odblokováním
  • pohon posuvů X, Y, Z samostatnými invertorovými pohony s nastavitelným plynulým řízením rychlosti
  • duplicitní ovládání posuvů manuální i elektronické pomocí dvou joysticků „X, Y“ a „Z“
  • funkce „mikroposuv“ pro najíždění a seřizování ve všech osách
  • ovládání a funkce stroje jsou řízeny kompaktní PLC jednotkou
  • horní zavěšení ovládacího panelu se dvěma klouby pro ergonomické přizpůsobení obsluze
  • vnější pohyblivé přívody uzavřeny a vedeny pomocí flexibilních kabelových nosičů
  • bezpečnostní funkce stroje ovládány bezpečnostním modulem PILZ
  • chladicí systém vnějšího chlazení nástroje kapalinou
  • externí dvojitá sběrná nádrž na chladicí kapalinu
  • jednoduchý kryt proti třískám s elektrickým bezpečnostním blokováním splňující CE normy
  • hydraulické uvolňování nástrojů s ovládáním tlačítkem i pedálem, pro upnutí těžkých nástrojů
  • elektrická skříň s nucenou ventilací s předepsaným krytím IP
  • elektrovýbava na bázi značkových komponentů YASKAWA, EATON, SCHNEIDER, BALLUFF atp.
  • LED osvětlení pracovního prostoru
  • provedení elektro 3 x 230 V/400 V, 50 Hz
  • síťový filtr 3x400V pro splnění EMC kompatibility dle CE norem
  • barevné provedení RAL 5015 pevné části / RAL 7035 pohyblivé části stroje
  • set po kotvení stroje (instalační šrouby, stavěcí šrouby, podložky, kotvící hmota)
  • set nářadí pro obsluhu a údržbu
  • 10ks upínacích čepů pro držáky nástrojů ISO 50 DIN 2080
  • návod k obsluze a údržbě CZ, celkový katalog ND CZ, elektro schéma CZ, výchozí revize elektro CZ
  • protokol přesnosti CZ, CE prohlášení CZ
Volitelná výbava FTU 1600, 2000
FTU 1600 FTU 2000
Automatické řízení posuvů
POSITYN PLC automatický frézovací a vrtací asistent ✔ ✔
POSITYN elektronické ruční kolečko ✔ ✔
POSITYN SW virtuální ruční kolečko ✔ ✔
POSITYN SW dialogové zadávání hodnot do přednastavených cyklů ✔ ✔
POSITYN SW transformace souřadnic vertikal/horizontal ✔ ✔
Číslicová indikace polohy
Číslicová indikace HEIDENHAIN ND 5023, 3 osy, elektrooptické lineární snímače, 5µm ✔ ✔
Číslicová indikace HEIDENHAIN ND 7013, 3 osy, elektrooptické lineární snímače, 5µm ✔ ✔
Číslicová indikace EASSON ES 12, 3 osy, elektrooptické lineární snímače, 5µm ✔ ✔
Pojezdy
Pojezd osy „X“ 1600 mm Standard X
Pojezd osy „Z“ 860 mm ✔ ✔
Provedení vřetene
Motor vřetene 11 kW, standardní otáčky Standard X
Motor vřetene 15 kW, standardní otáčky ✔ Standard
Plynulý náhon vřetene 2 rozsahy 11 kW ✔ X
Plynulý náhon vřetene 2 rozsahy 15 kW ✔ ✔
Otáčky vřetene 20 – 2000 ot./min. – s invertorem ✔ ✔
Otáčky vřetene 20 – 2500 ot./min. – s invertorem ✔ ✔
Číslicový displej otáček vřetene ✔ ✔
Automatické hydraulické řazení otáček – 2 stupně ✔ ✔
Automatické tukové mazání univerzální frézovací hlavy ✔ ✔
Speciální funkce frézování
Sada pro horizontální frézování pro FTU (rameno, podpěra…) ✔ ✔
Obrážecí hlava mechanická RT-16 ✔ ✔
Dělící přístroj mechanický univerzální ✔ ✔
Dělící přístroj mechanický univerzální se strojním pohonem ✔ ✔
NC dělička (pouze s opcí POSITYN PLC…) ✔ ✔
Krytování stroje
Zvětšená záchytná vana, kryt, kontejnery Standard Standard
Ostatní opce
CSA provedení pro USA, CDN, Mexiko ✔ ✔
Provedení pro jinou napěťovou soustavu ✔ ✔
Klimatizace elektroskříně ✔ ✔
Tlakové trysky pro čištění vzduchem a kapalinou ✔ ✔
Sada náhradních dílů pro 2letý provoz ✔ ✔
Sada náhradních dílů pro 3letý provoz ✔ ✔
Základní technické údaje
Model FTU 1000
FTV 1000		 FTU 1250
FTV 1250		 FTU 1500
FTV 1500		 FTU 1600 FTU 2000
Posuvy
Posuv v ose X – podélně [mm] 1000 1250 1500 1600 2000
Posuv v ose Y – příčně [mm] 380 500 700 710 710
Posuv v ose Z – svisle – standard [mm]
– volitelně [mm]		 430 470
550		 470
550		 680
860		 680
860
Stůl
Rozměry stolu – standard [mm]
– volitelně [mm]		 1500×360 1800×400
1800×500		 1800×500 2200×540 2600×600
Maximální zatížení stolu [kg] 800 1000 1200 2000 2500
Šířka T-drážek × počet × rozteč [mm] 18×4×80 18×4×80 18×5×80 18×6×80 18×5×100
Výška stolu od podlahy [mm] 980 980 980 860 910
Vřeteno
Otáčky – standard [ot/min] / počet stupňů
– volitelně [ot/min] / počet stupňů
– volitelně [ot/min] / plynule		 40–1750/12
40–1750/12
50–2000/12
20–2500/2		 40–1750/12
40–1750/12
50–2000/12
20–2500/2		 40–1750/12
40–1750/12
50–2000/12
20–2500/2		 40–1500/8
1500/8
50–2000/8
20–2500/2		 40–1500/8
1500/8
50–2000/8
20–2500/2
Upínací kužel vřetena ISO 50 DIN 2080 ISO 50 DIN 2080 ISO 50 DIN 2080 ISO 50 DIN 2080 ISO 50 DIN 2080
Motor vřetena [kW] 5,5–7,5 7,5–15 7,5–15 11–15 15
Krouticí moment na vřeteni max. [Nm] 600–800 800–1400 800–1400 1000–1400 1400
Rychloposuv, pracovní posuv
Rychloposuv os X/Y/Z [m/min] 2/2/0,7 2/2/0,7 2/2/0,7 2/2/0,7 2/2/0,7
Pracovní posuv max. v osách X/Y/Z [mm/min] Plynule
1200/1200/450		 Plynule
1200/1200/450		 Plynule
1200/1200/450		 Plynule
1200/1200/450		 Plynule
1200/1200/450
Polohování
Přesnost polohování – POSITYN 0,01 0,01 0,01 0,01 0,01
Další údaje
Rozměry stroje [mm] 2050×2330×1800 3000×2500×1830 3200×2650×1830 2850×3100×2650 2850×3660×2650
Hmotnost stroje [kg] 3400 3600 4300 6500 8100
Provozní příkon [kVA] 10 12 12 18 22
Hlučnost max. [dB] 80 80 80 80 80
Poznámka: Hodnoty se mohou lišit podle výbavy stroje, změny vyhrazeny.
