Vertikální obrážečky CAMS

Vertikální obrážečky CAMS jsou moderní, kompaktní, výkonné, víceúčelové obrážecí stroje s jednoduchou obsluhou.

K dispozici je 8 základních velikostí v celkem 7-mi typových provedeních viz odst.2.

Od velikosti 400 a výše jsou v nabídce 2 různá provedení náhonu smykadla, základní “klasický” – pomocí klikového mechanizmu, nebo přímý pohon smykadla pomocí ozubeného hřebene a pastorku.

Tento systém představuje jednoduchý moderní, produktivní způsob výroby drážek, mnohem přesnější, rychlejší a energeticky méně náročný v porovnání s “klasickým” způsobem – pohon smykadla klikovým mechanismem.

Dále v kombinaci s řízeným odskokem nástroje po pracovním zdvihu a současným řízeným pohybem stolu a os umožňuje produktivně a ve vysoké přesnosti provádět všechny druhy drážek, vnitřní, vnější, kónické, tvarové, spirálové, speciální, ve “slepých” prostorech včetně výroby ozubených kol (typ 4 AC) k dispozici je i funkce „začištění“ dna.

Vertikální obrážečky CAMS, jejich konstrukce, užití, obsluha, výkony jsou podřízeny současnému trendu vysoké produktivity technologie, univerzálního využití schopností strojů v provozech při minimálních nárocích na obsluhu, servis a rychlé návratnosti vložené investice.

Provedení obrážeček podle způsobu řízení a ovládání pohybových os:

Provedení, typ Osa „Y“ příčná Osa „X“ podélná Osa „A“ otočný stůl Osa „Z“ smykadlo
1AC NC řízená manual – –
1ACT NC řízená manual manual –
2AC NC řízená NC řízená – –
2ACT NC řízená manual NC řízená –
2ACTM NC řízená NC řízená manual –
3AC NC řízená NC řízená NC řízená –
4AC NC řízená NC řízená NC řízená NC řízená

Obrážečky CAMS – vybrané vlastnosti:

1AC 1ACT 2AC 2ACT 2ACTM 3AC 4AC
Svislé smykadlo natočitelné ± 20° ✓ ✓ ✓ ✓ ✓ ✓ ✓
Plynulé řízení rychlosti smykadla (počet zdvihů) ✓ ✓ ✓ ✓ ✓ ✓ ✓
Úhlový pracovní stůl se středovým vrtáním ✓ X ✓ X X X X
Otočný pracovní stůl se středovým vrtáním X ✓ X ✓ ✓ ✓ ✓
Automatické mazání šroubů, vodících ploch ✓ ✓ ✓ ✓ ✓ ✓ ✓
SW – funkce ofuk nástroje X X X X X ✓ ✓
SW – dokončovací cyklus drážky (dojiskření) ✓ ✓ ✓ ✓ ✓ ✓ ✓
SW – návrat smykadla do výchozí polohy ✓ ✓ ✓ ✓ ✓ ✓ ✓
SW – odskok nástroje při zpětném zdvihu ✓ ✓ ✓ ✓ ✓ ✓ ✓
SW – programovatelný počet hrubých/jemných třísek hloubky drážky ✓ ✓ ✓ ✓ ✓ ✓ ✓
SW – programovatelný počet hrubých/jemných třísek šířky drážky X X ✓ X ✓ ✓ ✓
SW – programovatelný NC otočný stůl X X X ✓ ✓ ✓ ✓
SW – tvarové drážky, prizmatické, radiusové X X X X X ✓ ✓
SW – rozšířené programování, dotykový displej X X X X X ✓ ✓
SW – opakování (řetězení) drážek X X ✓ X X ✓ ✓
SW – dokončení dna drážky X X ✓ ✓ X ✓ ✓
SW – šířka (rozšíření) drážky X X ✓ ✓ ✓ ✓ ✓
SW – proporcionální rychlost pracovního zdvihu smykadla X X X X X ✓ ✓
SW – sražení hrany 45° X X X X X ✓ ✓
SW – tangenciální drážka X X X X X ✓ ✓
4. NC osa (pohon smykadla ozubeným hřebenem) X X X X X X ✓
SW – šikmá čelní drážka X X X X X X ✓
Standardní výbava
  • Nosný rám a základní stavba stroje jsou vyrobeny z masívních ocelových plátů
  • Optimalizovaná FEA soustava s mohutným žebrováním, vyžíhaná
  • Funkční části -smykadlo, nosič smykadla, křížový stůl, otočný stůl, jsou vyrobeny z nejjakostnější vysoko pevnostní litiny tepelně stabilizované GG 30
  • design stroje je podřízen stabilitě, tuhosti a odolnosti proti vibracím
  • funkční části obrážečky jsou broušeny a zaškrabány
  • NC otočný stůl je opatřen zvětšeným vrtáním pro obrážení dlouhých kusů, je vybaven automatickým zpevňovacím systémem tlakovým vzduchem
  • precizní pohybová kinematika otočného stolu je vybavena oboustranným záběrem šneku do šnekového kola pro dosažení vysoké přesnosti, snadné seřízení vůle a dosažení dlouhé životnosti
  • NC řízení stolu obsahuje programy pro řízení 1500 symetrických a 99 asymetrických dělení včetně radiusových drážek
  • manuální otočný stůl (provedení 1ACT,2ACTM) je vybaven manuálním horizontálním dělením
  • příčná a podélná osa jsou uloženy na precizně zpracovaném, broušeném a zaškrabaném kluzném vedení
  • podélný a příčný posuv je veden prostřednictvím kuličkových šroubů
  • automatické centrální mazání vodících ploch a kuličkových šroubů se signalizací poruch
  • chladící systém, uzavřený okruh, samostatná nádrž
  • třískové hospodářství je umístěno ve spodní části rámu, snadno manipulovatelná vana na třísky
  • bezpečnostní ochranný kabinový kryt s čelním přístupem a bezpečnostním zámkem
  • elektrovýbava, servopohony v každé řízené ose, NC řídící systém umožňuje provádět snadno ty nejkomplikovanější obrážecí operace

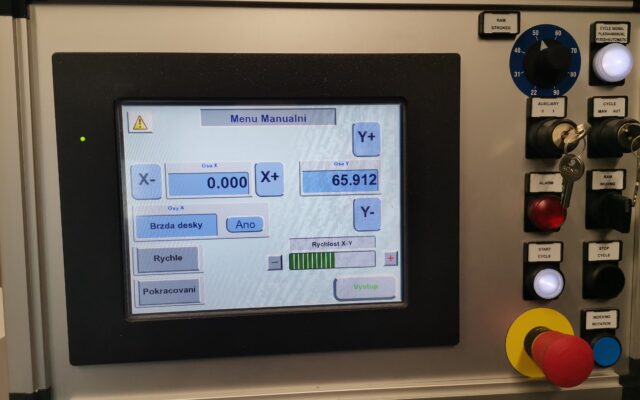

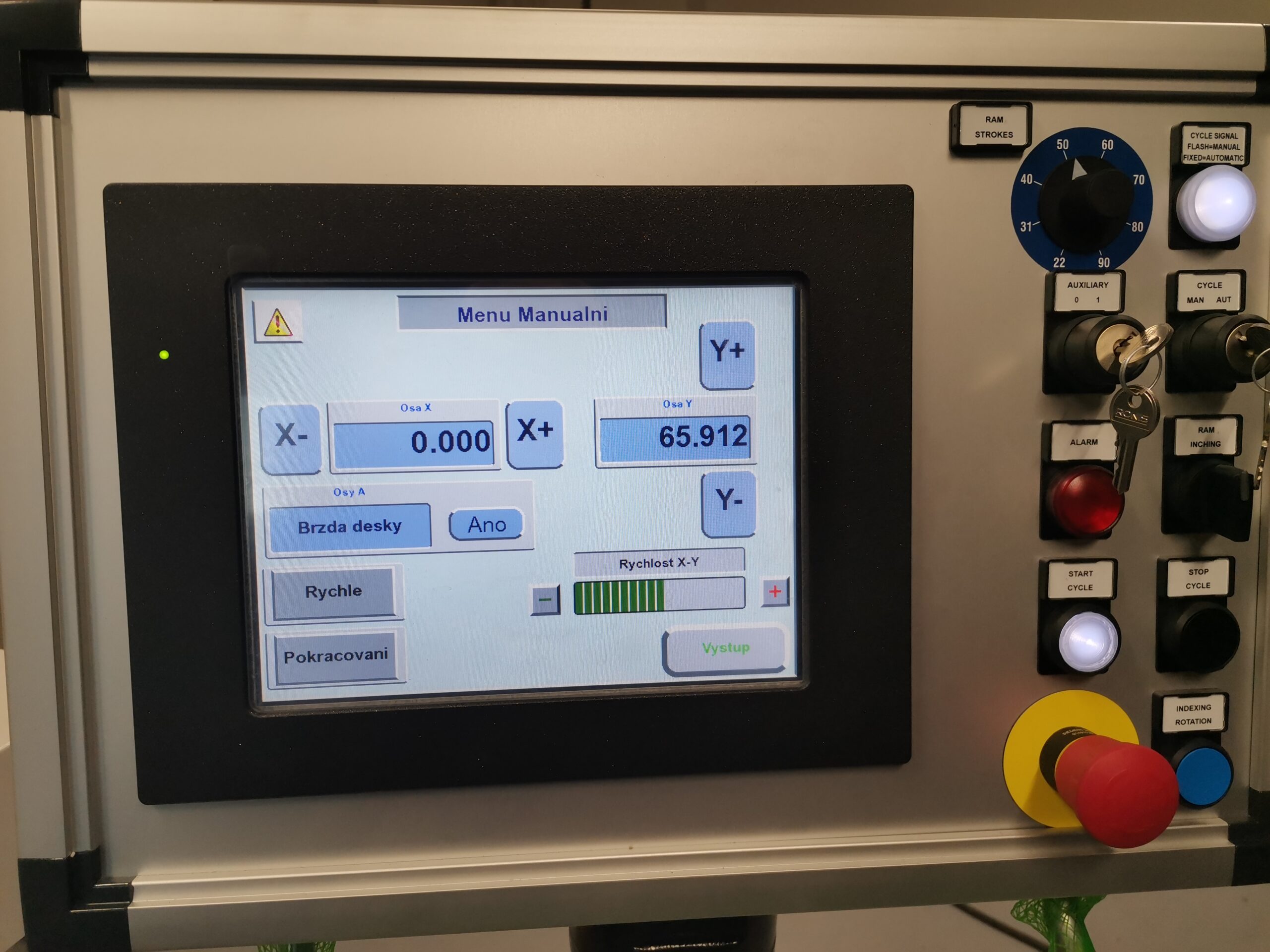

  • jednoduché intuitivní programování v grafickém dialogu pomocí dotykového barevného HMI displeje 10”
  • centrální ovládací panel s dotykovou obrazovkou pro snadné ovládání
  • automatický odskok nástroje od obrobku po pracovním zdvihu s návratem do horní úvrati nastavitelný 0-1,5 mm
  • volitelné přednastavené funkce – „rozjíždění šířky” drážky, „dojiskření” drážky, „sražení hrany“, „začištění dna“ drážky
  • programovatelná rychlost posuvu pro tvarové drážky, řízený ofuk nástroje
  • provedení 4NC  – řízení os „Y” (hloubka drážky), „X” (šířka drážky), „A”(indexace) a osy “Z” (zdvih smykadla) servomotory s plynulým řízením rychlosti, zdvihu, odskoku a ovládáním z dotykové obrazovky
  • provedení 4NC snadné a rychlé nastavení polohy smykadla a rozsahu zdvihu přímo z dotykové obrazovky NC systému
  • provedení 4NC – navíc spirálové drážky, konické drážky bez mechanického nastavení smykadla, programové řízení rychlosti smykadla zvyšuje efektivitu a přesnost
  • LED osvětlení pracovního prostoru
Volitelná výbava
150 200 250 300 350 400 500
Kabinový kryt třístranně otevíratelný vyžaduje horní závěsný panel X X X ✔ ✔ ✔ ✔
Pojízdný ovládací panel X ✔ ✔ ✔ ✔ ✔ ✔
Horní kloubové zavěšení ovládacího panelu X X X ✔ ✔ ✔ ✔
Elektronické ruční kolečko 3AC, 4AC 3AC, 4AC 3AC, 4AC AC, 4AC 3AC, 4AC 3AC, 4AC 3AC, 4AC
Vestavěný převodový adaptér pro naklápění smykadla (+/− 20°) X X ✔ ✔ Std Std Std
Číslicový indikátor úhlu natočení smykadla ✔ ✔ ✔ ✔ ✔ ✔ ✔
Číslicová indikace polohy X osy 1AC, 1ACT, 2ACT 1AC, 1ACT, 2ACT 1AC, 1ACT, 2ACT 1AC, 1ACT, 2ACT 1AC, 1ACT, 2ACT 1AC, 1ACT, 2ACT 1AC, 1ACT, 2ACT
Servopohon smykadla X ✔ ✔ ✔ ✔ ✔ ✔
Otočný stůl vrtání 182 mm X X X ✔ X X X
Upínací deska vrtání 135 mm X X X ✔ X X X
Upínací deska vrtání 182 mm X X X ✔ X X X
Software pro vícenásobné obrážení 2AC, 2ACTM, 3AC
4AC – Std		 2AC, 2ACTM, 3AC
4AC – Std		 2AC, 2ACTM, 3AC
4AC – Std		 2AC, 2ACTM, 3AC
4AC – Std		 2AC, 2ACTM, 3AC
4AC – Std		 2AC, 2ACTM, 3AC
4AC – Std		 2AC, 2ACTM, 3AC
4AC – Std
Software pro stranové vícenásobné obrážení 2AC, 2ACTM, 3AC
4AC – Std		 2AC, 2ACTM, 3AC
4AC – Std		 2AC, 2ACTM, 3AC
4AC – Std		 2AC, 2ACTM, 3AC
4AC – Std		 2AC, 2ACTM, 3AC
4AC – Std		 2AC, 2ACTM, 3AC
4AC – Std		 2AC, 2ACTM, 3AC
4AC – Std
Software pro dokončování obrážení ✔ ✔ ✔ ✔ ✔ ✔ ✔
Software pro srážení hran v podélném směru 2AC, 2ACTM, 3AC
4AC		 2AC, 2ACTM, 3AC
4AC		 2AC, 2ACTM, 3AC
4AC		 2AC, 2ACTM, 3AC
4AC		 2AC, 2ACTM, 3AC
4AC		 2AC, 2ACTM, 3AC
4AC		 2AC, 2ACTM, 3AC
4AC
Software pro tangenciální obrážení 2AC, 2ACTM, 3AC
4AC		 2AC, 2ACTM, 3AC
4AC		 2AC, 2ACTM, 3AC
4AC		 2AC, 2ACTM, 3AC
4AC		 2AC, 2ACTM, 3AC
4AC		 2AC, 2ACTM, 3AC
4AC		 2AC, 2ACTM, 3AC
4AC
Ofukování nástroje vzduchem ✔ ✔ ✔ ✔ ✔ ✔ ✔
Antivibrační kotvící podložky ✔ ✔ ✔ ✔ ✔ ✔ ✔
Samostředící sklíčidlo, 3+3+3 čelisti X ✔ ✔ ✔ ✔ ✔ ✔
Upínací vložka pro rotační obrážecí tyč X ✔ X X X X X
Upínací vložka pro pravoúhlou obrážecí tyč X ✔ ✔ ✔ ✔ ✔ ✔
Tepelně zušlechtěné vodící plochy smykadla X ✔ ✔ ✔ Std Std Std
Automatické mazání 1AC, 1ACT 1AC, 1ACT 1AC, 1ACT 1AC, 1ACT 1AC, 1ACT 1AC, 1ACT 1AC, 1ACT
Stabilizátor teploty chladící kapaliny X ✔ ✔ ✔ ✔ ✔ ✔
Dopravník třísek ✔ ✔ ✔ ✔ ✔ ✔ ✔
Zákl. technické údaje
MODEL Jednotky 150 200 250 300 300M
Vertikální zdvih smykadla max mm 150 200 250 300 350
Vzdálenost nástroj–stojan mm 250 350 425 500 500
Světlost nad stolem max
1AC, 2AC
1ACT, 2ACT, 2ACTM, 3AC, 4AC		 mm
mm		 380
–		 460
360		 520
430		 570
490		 670
640
Vzdálenost osy stolu a nástroje – vpřed mm 140 170 175 190 190
Přestavitelnost smykadla vertikální mm 280 370 430 500 650
Natočitelnost smykadla ° +20/−20 +20/−20 +20/−20 +20/−20 +20/−20
Upínací plocha stolu
1AC, 2AC		 mm 220×440 280×500 340×560 400×650 400×650
Průměr otočného stolu
1ACT, 2ACT, 2ACTM, 3AC, 4AC		 mm – Ø320 Ø450 Ø450 Ø450
Vrtání stolu
1AC, 2AC
1ACT, 2ACT, 2ACTM, 3AC, 4AC		 mm – 80
100		 100
135		 120
135		 120
135
Příčný pojezd stolu (Y)
1AC, 2AC
1ACT, 2ACT, 2ACTM, 3AC, 4AC		 mm 200 230
225		 300
250		 340
340		 340
340
Podélný pojezd stolu (X)
1AC
2AC
1ACT, 2ACT
2ACTM, 3AC, 4AC		 mm 200
–
–
–		 250
200
250
250		 320
320
300
220		 370
350
340
340		 370
350
340
340
Počet zdvihů / min
INVERTER
SERVO, 4AC		 n 35–140 30–120
0–150		 22–90
0–100		 16–64
0–80		 16–64
0–80
Výkon motoru smykadla
INVERTER
SERVO		 kW 1,5
–		 2,2
4		 3
5,5		 4
8		 4
8
Šířka nástroje – max (ocel) mm 12 14 18 20 22
Přesnost polohování řízených os mm 0,01 0,01 0,01 0,01 0,01
Hmotnost stroje, standardní provedení kg 850 1200 1600 2250 2500
Rozměry stroje
D
Š
V		 mm
mm
mm		 1020
1090
2040		 1220
1250
2300		 1450
1560
2620		 1700
1750
2900		 1700
1750
3050

MODEL Jednotky 400
400E		 400/500 500
500E		 500A 500A/850
Vertikální zdvih smykadla max
4AC		 mm 400
800		 400
800		 500
1100		 500
1100		 500
1100
Vzdálenost nástroj–stojan mm 600 600 690 900 900
Světlost nad stolem max
2AC
3AC, 4AC		 mm
mm		 690
650		 670
630		 915
780		 1115
1000		 –
930
Upínací plocha stolu nad podlahou
2AC
3AC, 4AC		 mm 880
950		 900
970		 900
970		 635
750		 –
815
Nosnost stolu kg 1300 1800 1800 1800 3000
Vzdálenost osy stolu a nástroje – vzad mm 300 300 275 345 470
Vzdálenost osy stolu a nástroje – vpřed mm 200 170 225 455 320
Přestavitelnost smykadla vertikální
4AC		 mm 450
800		 450
800		 550
1100		 550
1100		 550
1100
Natočitelnost smykadla ° +20/−20 +20/−20 +20/−20 +20/−20 +20/−20
Upínací plocha stolu
2AC		 mm 450×700 500×800 500×800 500×800 –
Průměr otočného stolu
3AC		 mm Ø600 Ø700 Ø700 Ø700 Ø1000
Vrtání stolu
2AC, 3AC		 mm 190 250 250 250 350
Příčný pojezd stolu (Y)
2AC
3AC
4AC		 mm 400
480
500		 400
480
700		 400
480
500		 400
480
800		 –
650
800
Podélný pojezd stolu (X)
4AC		 mm 500
480		 470
480		 500
480		 800
480		 800
650
Počet zdvihů / min
INVERTER
SERVO		 n 10–50
0–70		 10–50
0–70		 10–50
0–70		 10–50
0–70		 10–50
0–70
Rychlost posuvu smykadla max
4AC		 m/min 35 35 32 32 32
Výkon motoru smykadla
INVERTER
SERVO
4AC		 kW 5,5
13
4,5		 5,5
13
4,5		 5,5
13
6,7		 5,5
13
6,7		 5,5
13
6,7
Šířka nástroje – max (ocel) mm 32 32 32 32 32
Přesnost polohování řízených os mm 0,01 0,01 0,01 0,01 0,01
Hmotnost stroje, standardní provedení kg 3800 4000 5000 6200 9200
Rozměry stroje
D
Š
V		 mm
mm
mm		 2650
2250
3200		 2650
2250
3200		 2650
2250
3750		 2700
3050
3750		 3050
3760
3750

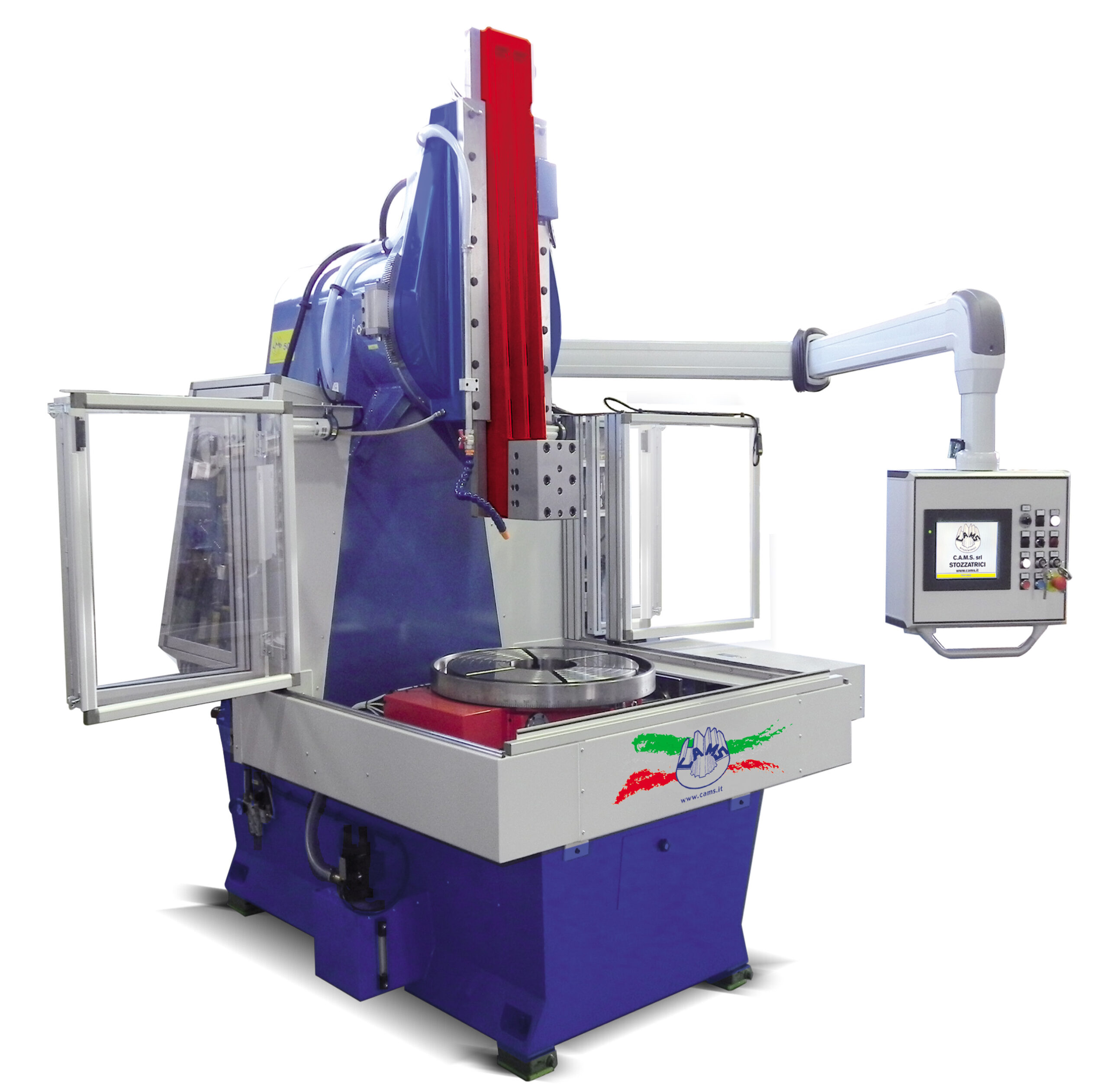

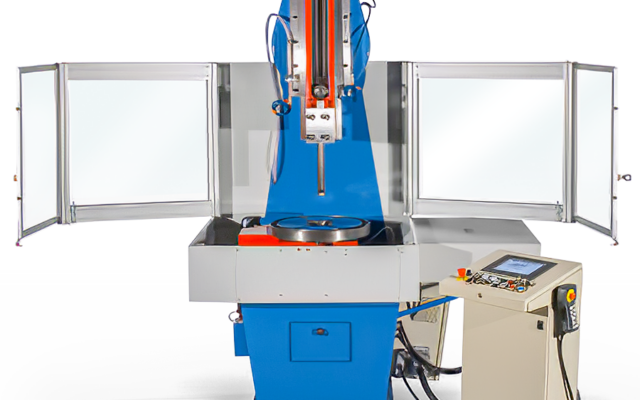

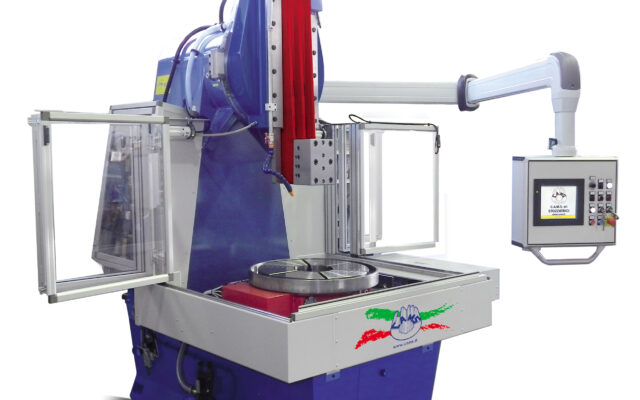

Ukázka stroje
